TOPHDMI0808/0804/0802/0408/0208高清矩阵
|
 |
 |
|
 |
|
|
 |
 产品描述

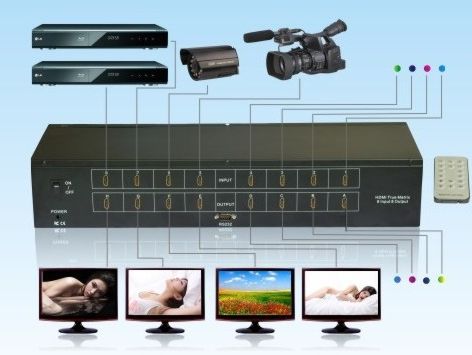

TOPHDMI0808/0804/0802/0408/0208高清矩阵是2/4/8路输入2/4/8路输出的HDMI矩阵，此矩阵支持HDMI 1.3a、HDCP 1.3、与及DVI 1.0协议。支持12位色深的所有HDTV分辨率包括1080p/60，以及高达1920*1200的PC的分辨率。支持对最高达35米的长线输入作自动均衡，对长距离的HDMI电缆进行补偿，减少所需附加的输入信号处理设备数量。此矩阵能够出色的将HDMI视频及多路数字音频信号通过HDMI线传输到显示设备上。 |
|
| 产品特性 |
支持2/4/8路HDMI视频输入，2/4/8路HDMI输出与及嵌入式多通道数字音频信号的交叉切换。
与包括1080p/60的所有HDTV分辨率和高达1920*1200的PC的分辨率兼容；
长线输入自动均衡——确保能对每个输入进行独立的自动的补偿由于长距离传输或者使用低质量线村造成的信号损耗；
支持HDMI 1.3a、HDCP 1.3、与及DVI 1.0协议。支持高色深，以及高达2.25Gbps速率；
HDCP兼容——确保有内容保护的媒体能正常显示与其它HDCP兼容设备的协同使用；
具有水晶按键面板操作，支持RS-485扩展键盘操作；
具有掉电记忆功能，带有断电现场保护功能；
具有2路RS-232通讯接口；
具有1路网络接口，可通过以太网远程控制， 支持8个用户同时连接；
内置国际通用电源；
|
| 产品技术参数 |
| 视频 |
| 协议 |
支持HDCP1.3协议，支持HDMI1.3协议，兼容DVI1.0协议 |
| 增益 |
0 dB |
| 像素带宽 |
165MHz, 全数字 |
| 接口带宽 |
2.25Gbps,全数字 |
| 最大支持分辨 |
Normal-PC：1600x1200@60_24bit, HDPC: 1920x1200P@ 60_24bit,
HDTV：1920x1080P@60_36bit |
| 位时钟抖动(Clock Jitter) |
<0.15 Tbit |
| 位上升时间(Risetime ) |
<0.3Tbit (20%--80%) |
| 位下降时间(Falltime) |
<0.3Tbit (20%--80%) |
| 最大传输延时 |
5nS(±1nS) |
| 切换速度 |
200 ns(最长时间) |
| 信号类型 |
HDMI 1.3规范中的 HDMI-A全数字 T.M.D.S. 信号 |
| 视频输入 |
| 接口 |
HDMI-D母接口 |
| 信号强度 |
T.M.D.S +/- 0.4Vpp |
| 最小/最大电平 |
T.M.D.S 2.9V/3.3V |
| 输入EDID |
EDID现场可擦写 |
| 阻抗 |
75 Ω |
| 最大直流偏置误差 |
15mV |
| 建议最大输入距离 |
小于20米，在1920x1200@60时（推荐使用认证过的HDMI专用线材，如Molex TM 的线材） |
| 视频输出 |
| 接口 |
HDMI-A母接口 |
| 最小/最大电平 |
T.M.D.S. 2.9V/3.3V |
| 阻抗 |
50 Ω |
| 建议最大输出距离 |
小于10米，在1920x1200@60时（推荐使用认证过的HDMI专用线材，如Molex TM 的线材） |
| RS-232控制接口 |
| 串行控制接口 |
RS-232, 9-针母 D型 接口 |
| 波特率与协议 |
波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位 |
| KEYBOARD控制口结构 |
+5V=DC5V , + = DATA+, -- = DATA-- , GND = 信号地 |
| 以太网控制接口 |
| 以太网控制接口 |
RJ-45母接口 |
| 以太网控制协议 |
TCP/IP |
| 以太网控制速率 |
自适应10M或100M 全双工或半双工 |
| 规格 |
| 电源 |
100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源 |
| 功率 |
最大25w |
| 产品重量 |
约3.2kg | |
| |
|
