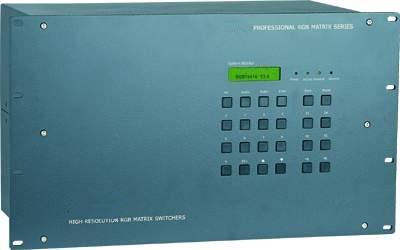

RGB24系列电脑信号切换矩阵TOPRGB2401/RGB2402/RGB2404/RGB2408/RGB2416/RGB2424/-A

  产品描述
24路RGB电脑信号输入，8/16/24路RGB电脑信号矩阵输出,拓创系列RGB电脑信号切换器是专门为计算机显示信号以及高分辨率RGB图像信号的显示切换而设计的高性能智能矩阵开关设备，用于将各路电脑信号输出通道中的任一通道上，该系列产品广泛用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。
    产品特性
  • 24路RGB电脑信号输入，4/8/16/24路RGB电脑信号矩阵输出
  • 可选配带同步电脑音频信号切换
  • 采用大规模高分辨率芯片，具有长线驱动功能；
  • 采用信号长距离传输失真增益补偿技术；
  • 采用同步信号校正技术；
  • 采用可编程逻辑阵列电路，任意交互切换；
  • 输入和输出端采用AMP公司的BNC接口；
  • 兼容市场所有同类产品的代码和指令；
  • 特有TCP/IP网络控制管理功能*，能通过以太网控制(选配)；
  • 全贴片SMD工艺，特有ESD静电保护功能；
  • RGB图像信号的显示切换而设计的高性能智能矩阵开关设备，用于将各路电脑信号输出通道中的任一通道上，该系列产品广泛用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。
  • 本产品是具有高可靠性的智能设备，设计中采用容错技术，并采用了高抗干扰能力的通信接口电路，保证了通信的可靠性，具有红外遥控功能和RS232通信功能，
  • 本产品带有断电现现场切换记忆保护、LCD液晶显示等功能，具备RS232通讯通讯接口，可以方便与电脑、遥控系统或各种远端控制备。
    •     产品技术参数
    • 带宽:500MHz (-3dB)满载
    • 亮度色度干扰 ：－50dB@5MHz，－45Db@10MHz
    • 微分相位I/0S：<1.28度，3.58MHz
    • 微分增益误差 ：0.1%, 3.58-4.43MHz
    • 隔离度(串扰) ： <-85db(5MHz)
    • 非线性失真 ： <0.02%/0.02º (RL=150Ω)
    • 最小输入电平：0.5Vp-p
    • 最大输入电平：2.0Vp-p
    • I/O阻抗：75Ω
    • 回波损耗：－30dB@5MHz
    • 切换速度：200nS（最长时间）
    • 切换类型：场消隐期间切换模式
    • 最大DC补偿：+5Mv-0
    • 最高支持分辨率： 1600*1200
    • 输入输出接口：BNC接口
    • 电源： 100～240V开关电源

    整机尺寸：

    • 485L×245W×225H(mm)
