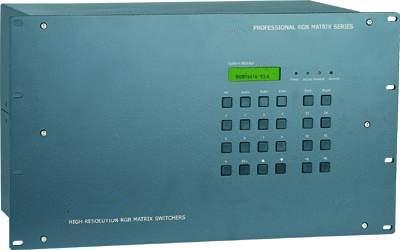

AV24系列音视频信号矩阵TOPAV2402/AV2404/AV2408/AV2416/AV2424-A
|
 |
 |
|
 |
|
|
 |
 产品描述
24路音视频信号输入，1/2/4/8/16/24路音视频信号矩阵输出,拓创系列AV音视频切换器是专门为视、音频信号的显示切换而设计的高性能智能矩阵开关设备，用于将各路音视频输出通道中的任一通道上，该系列产品广泛用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合
|
|
| 产品特性 |
- 24路音视频信号输入，2/4/8/16/24路音视频信号矩阵输出
- TOPTRON系列AV音视频切换器是专门为视、音频信号的显示切换而设计的高性能智能矩阵开关设备，用于将各路音视频输出通道中的任一通道上，该系列产品广泛用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。
- 本产品是具有高可靠性的智能设备，设计中采用容错技术，并采用了高抗干扰能力的通信接口电路，保证了通信的可靠性，具有红外遥控功能和RS232通信功能，用户可以方便的完成演示过程中的信号切换。
- 本产品带有断电现现场切换记忆保护、LCD液晶显示、音视频同步或分离切换等功能，具备RS232通讯通讯接口，可以方便与电脑、遥控系统或各种远端控制设备,
- 高品质、大批量生产，有较高的兼容性和稳定性，有较高的性价比
|
| 产品技术参数 |
带宽 性能
带 宽： 150MHz(-3dB)满载
亮度色度干扰： －50dB@5MHz
微分相位误差： 0.1％，3.58－4.43MHz
微分增益误差： 0.1，3.58－4.43MHz
最大传输延时： 5nS ( +1nS)
切 换 速 度 ： 200nS（最长时间）
· 视频技术参数
· 视频输入
信 号 类 型 ： 24路VIDEO视频
连 接 类 型 ： BNC接口
最小输入电平： 0.5Vp-p
最大输入电平： 2.0Vp-p
I/O 阻 抗 ： 75Ω
回 波 损 耗 ： -30dB@5MHz
最大DC补偿 ： 1.5V
同 步 锁 相 ： 0.3V-0.4Vp-p
· 视频输出
信 号 类 型 ： 2/4/8/16/24路VIDEO视频
连 接 类 型 ： BNC接口
最小输出电平： 1.0Vp-p
最大输出电平： 2.0Vp-p
I/O 阻 抗 ： 75Ω
回 波 损 耗 ： －30dB@5MHz
DC 补 偿 ： ＋5mV－0
转 换 类 型 ： 垂直间隔
· 音频 技术参数
增 益 ： 不平衡0dB
录放辐射回应 ： 20Hz－20KHz，＋0.05dB
噪 音 处 理 ： 0.03％@1KHz
S/N 信 噪 比 ： >90，输出21 dBu平衡额定最大输出功率
亮度色度干扰 ： < －80 @ 1KHz，满载
立体声通道隔离： > 75dB @：20Hz－20KHz
· 音频输入
信号类型： 24路立体声，非平衡
连接类型： RCA 接口（莲花）
阻 抗： > 50Ω
最大电平： ＋19.5dBu
· 音频输出
信号类型： 2/4/8/16/24路立体声，非平衡
连接类型： RCA接口（莲花）
阻 抗： >50Ω
增益误差： ＋0.1dB
最大电平（Hi－Z）： +21dBu
最大电平（600Ω）： +15dBm
· 规格
电 源： 100-240V/50Hz
功 率： 25W
安 装： 带有标准机柜安装架
尺 寸： 435L×235W×225H(mm)
重 量： 7.2(kg)
|
| |
