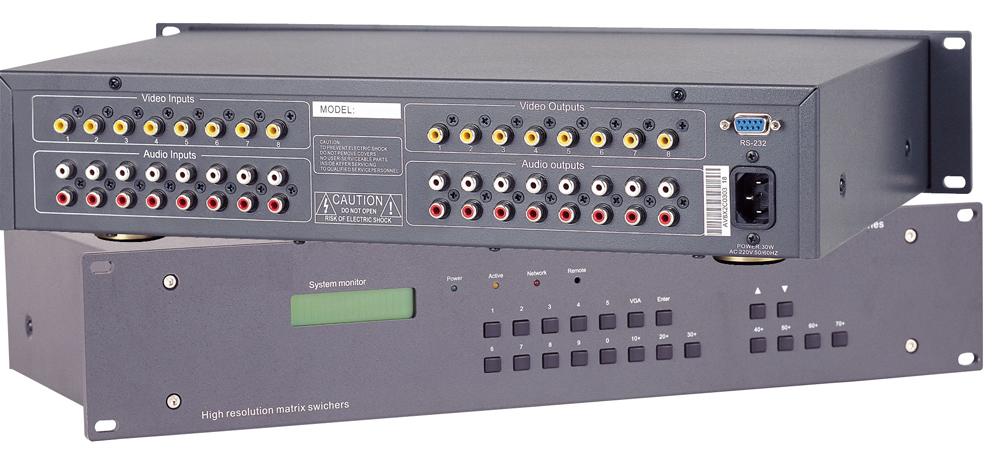

AV8系列音视频信号矩阵TOPAV0801/AV0802/AV0804/AV0808
|
 |
 |
|
 |
|
|
 |
 产品描述
8路音视频信号输入，1/2/4/8路音视频信号矩阵输出,拓创系列AV音视频切换器是专门为视、音频信号的显示切换而设计的高性能智能矩阵开关设备，用于将各路音视频输出通道中的任一通道上，该系列产品广泛用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合
|
|
| 产品特性 |
- 8路音视频信号输入，1/2/4/8路音视频信号矩阵输出
- TOPTRON系列AV音视频切换器是专门为视、音频信号的显示切换而设计的高性能智能矩阵开关设备，用于将各路音视频输出通道中的任一通道上，该系列产品广泛用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。
- 本产品是具有高可靠性的智能设备，设计中采用容错技术，并采用了高抗干扰能力的通信接口电路，保证了通信的可靠性，具有红外遥控功能和RS232通信功能，用户可以方便的完成演示过程中的信号切换。
- 本产品带有断电现现场切换记忆保护、LCD液晶显示、音视频同步或分离切换等功能，具备RS232通讯通讯接口，可以方便与电脑、遥控系统或各种远端控制设备
- 高品质、大批量生产，有较高的兼容性和稳定性，有较高的性价比
|
| 产品技术参数 |
| 带 宽 |
150MHz (-3dB),满载，0 - 10MHz @ ±0.1dB，0 - 100Mhz @ ±0.6dB |
| 多通道对一通道串扰和 |
-50dB @10 MHz， -40dB @100 MHz |
|
微分增益误差 |
0.1%, 3.58-4.43MHz |
| 信号制式 |
NTSC3.58，NTSC4.43，PAL，SECAM |
| 最小/最大电平 |
模拟信号：0.5V ~ 2.0V p-p |
| 最小/最大电平 |
模拟信号：0.5V ~ 2.0V p-p |
| 总谐波失真 噪声 |
0.03% @ 1 kHz （额定电压下） |
| 共态抑制比（CMRR） |
>75dB @: 20 Hz ~ 20 kHz |
| 共态抑制比（CMRR） |
>75dB @: 20 Hz ~ 20 kHz |
| 串行控制接口 |
RS-232, 9-针母 D型 接口 |
| 波特率与协议 |
波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位 |
| 串行控制口结构 |
2 = TX, 3 = RX, 5 = GND |
| 电 源 |
100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源 |
| 机箱尺寸 |
430(L)X264(W)X88.1(H) mm |
|
| |
|
