RS485集线器

RS485集线器

  现有的监控系统中,一般都是矩阵主机,控制键盘主机,硬盘录像机单独存在监控系统中,但是在有些特殊的情况下,需要其共存于一个监控系统中,在此情况下,需要使用485集线器将多个RS485输入端口共享成一个RS485输出端口,通过一个统一的RS485输出端口控制云台。

  某小区物业视频监控项目中,物业管理部门要求有主从两个监控中心可以查看,控制整个小区云台。并且要求在每个监控中心可以通过矩阵主机控制云台对整个小区进行监控,还要求可以通过硬盘录像机将小区情况的摄像录制下来。所以就必须要求要多个主控设备可以并存于一d个监控系统中。

  工程商在施工过程中发现,如果将矩阵主机,硬盘录像机简单地并联接在一个RS485总线上,由于各个主控设备存在电位差及RS485总线产生信号反射等原因,导致整个监控系统瘫痪从而不能使用,工程商采用广州拓创的RS485集线器,将多个主控的设备的RS485线连接到485共享器的输入端口,通过其共享到一个RS485输出端口上,由于RS485共享器输入端口之间有光电隔离,并且采用独立驱动的方式,从而可以有效的解决电位差及信号反射问题。从而使得多个矩阵主机,硬盘录像机,控制键盘主机共存于一个监控系统中。

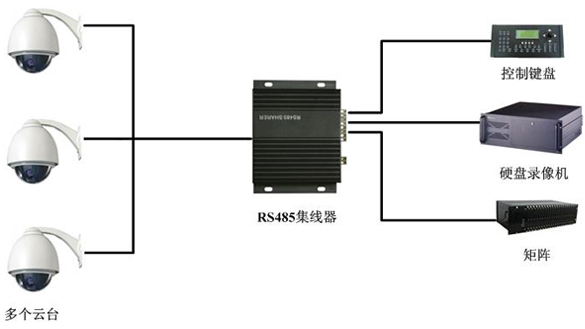

  RS485集线器组图方案
  RS485集线器系列产品
RS485集线器 产品名称/型号:  RS485集线器 (TOP-UP501)
产品特点: (3进1出) 一个RS232、两个RS485 输入端口,共享一个RS485 输出端口。每个输入端口均有相应的指示灯对应,清晰明了。
RS485集线器 产品名称/型号:  RS485集线器 (TOP-UP502)
产品特点: (4进1出) 四个RS485 输入端口,共享一个RS485 输出端口。每个输入端口均有相应的指示灯对应,清晰明了。
RS485集线器 产品名称/型号:  RS485集线器 (TOP-UP503)
产品特点: (8进6出) 8个RS485输入,6个RS485有源延长输出,有优先权限。每个输入端口均有相应的指示灯对应,清晰明了。
