拓创VGA视频分配器采用精密机体，外观工业设计，符合工业机柜安装标准，是专业的工业级产品。广泛应用于国防，科研，安防，广电等领域。

拓创VGA视频分配器3大优势：

一、MHV 驱动引擎技术 　

　独立研发的MHV(Media-High Vividness)驱动引擎技术，是拓创VGA视频分配器电路的核心部分，他充分吸收了 Mark Levinson 极品音频前置放大器技术精髓，通过自主的二次设计开发使之应用于视频领域，该放大器为电压驱动的电流型信号放大器，放大器的可通过宽带高达到680M。充足的频响带宽使得视频信号颜色更真实，细节更丰富。带长线驱动 30-150米以上图象清晰。

二、军用标准 　

　广州拓创深知除电路的结构外，优质的接插件对确保产品高质的关键性。所以拓创VGA视频分配器不惜成本的选用符合国防通讯要求的高品质VGA连接器。,具有高频衰减小，阻燃耐高温，插拔强度高，和极高的电气性能和可靠性。确保了整机的设计要求。性能远远优于劣质的锌镍合金塑料连接器。

三、VGA视频分配器的工艺特征

　　VGA放大器,全部产品均采用VGA视频信号分配通道无连接线工艺，每四个电路为一组独立供电，全面隔离措施，削除信号串扰，确保高纯度信号传输，SMT焊接工艺及全面敷地的工业级双面国际标准PCB基板，使电路免受电磁波干扰。优化筛选的SMD元器件，全面保证MHV驱动引擎的高设计指标得以实现，使产品具有可靠的稳定性。性能远远优于由引线连接的单面纸基电路板分立元件构成的产品工艺。

四、产品认证及业绩 　

　产品全面通过公司产品质量检测中心检测，产品被国家安防产品质量监督检测中心选用，用于音视频检测信号的分配。还应用于广州亚运会等国家安全防范重点项目。

相关文章：

监控系统如何选配双绞线视频传输器

打造完美家庭影音 VGA分配器新应用

VGA视频分配器的视频信号源常见故障及解决

网络延长器使用LRE技术，可以突破以太网传输距离100米以内的限制，可以将10BASE-TX的双 绞线电信号延长到350-700米。它将网络的传输距离的极限从铜线的100米扩展到350-700米，可简便地实现HUB、SWITCH、服务器、终端机与远距离终端机之间的互连。网络延长器即插即用，即可单机使用,也可以级联。

1、 LRE（Long- Reacher Ethernet)长线以太网驱动技术

以太网网络延长器采用自主产权的LRE（Long- Reacher Ethernet)长线以太网驱动技术，能有效延长以太网传输距离达700米，当以太网网络延长器连接到具备自动协商功能的快速以太网交换机上时，网络延长器会自动选择全双工或半双工模式，同时保障最大传输带宽，LRE技术保障在以太网链路出现故障时，向网络管理系统提供准确的报告，如果与交换机上的冗余链路设置协同操作，可实现自动激活冗余链路的功能。

2、 内置高级交换引擎

网络延长器内置高级交换引擎，有效控制差错传播，MAC地址自学习、自更新功能，提供有效快捷、稳定的传输。

3、 无风扇低功耗设计

事实表明,机械性风扇容易坏,且带来噪音，网络延长器其在设计时充分考虑减小整机的功耗，所采用的应用芯片具备低功耗、适应环境温度能力强的特点，因此全都采用无风扇设计,充分保证了其在高温环境下的工作能力, 低噪音，更适于小区和 SOHO 环境的应用.在北方地区，无风扇设计还可以有效的起到防尘、防沙的作用。

4、安装简易、即插即用

每个10/100M自适应端口自动检测到相连设备的速度和双工模式，使网络延长器能自动在10Base-T和100Base-TX之间进行切换，自动调整其传输方式和传输速度，提供了所有相连的10M 和100M以太网设备间无缝的连接，安装简易，不必进行设置和管理, 就可以连接位于网络上任何位置的、处于连接范围以内的10M和100M用户。 前方面板指示灯使用户能随时监测到网络延长器的工作状态。

5、五类双绞线连接,网络延长器将双绞线扩展到350米，传输距离最远可达700米。

二、网络延伸器的应用案例分析

　　随着人们对安全防范重视程度的提高和技术的进步，监控系统已经由最初的模拟系统，向数字化、网络化、智能化方向发展。在监控系统网络化的进程中，网络传输技术是至关重要的。

但是，标准以太网在铜缆上的传输距离不能超过 100 米的规定，这在一定程度上阻碍了监控网络化的进程。为了实现网络化的视频监控、周界报警、可视对讲、门禁控制等，这 100 米的距离限制成为巨大的障碍。如果增加中继设备，无疑在增加设备和维护成本的同时降低了系统的可靠性；如果使用光缆，就必须要考虑工程造价的提高和工期的延长。有没有一种简单且经济的方法来解决这个问题呢？

答案肯定有。下面以拓创的网络延伸器为例，来分析下应用案例。

我们知道，普通交换机使用的数据传输距离一般不超过100米，如果超过100米的情况怎么办呢？别急，小编在这里给你满意的答案。

网络延伸器最远可能达到1200米，轻松突破了百米的限制，其可以看作是一个普通交换机+长距离技术的一种多功能的交换机。因此延伸器比较好地解决了上述的应用问题，而且具备良好的发展前景。

相关文章：

网络延伸器在小区网络建设中的应用

如何在VGA分配器中提高信号完整性

教你使用双绞线视频传输器产品

适用于通过互联网访问串口服务器的应用场合。

工作方式为：串口服务器工作在Client模式，主动连接远程主机的域名或IP。

如果串口服务器的IP为外网动态IP（如ADSL），远程主机也是外网动态IP。这种情况下，必须申请“动态域名服务”来取得一个固定域名，用于串口服务器解析远程主机IP地址。

如果远程主机是外网固定IP，不需要动态域名服务。

　　VGA线线材本身决定它的抗干扰差，随着距离的增加，一些本来不是很强的干扰也在长距离的线材里面变得强大，有的放大器将干扰 信号也一起放大，导致有些试验环境下能成功而实际工程做了却根本没有办法应用，造成返工的巨大损失 。

　　为解决这些传输中的问题，新的技术和想法应运而生，一种采用普通网线（双绞线）为传输介质的VGA 视频延长器成为目前VGA视频传输技术的新贵。 该传输方式采用一个发送器一个收接受器，发送器将VGA视频信号进行重新编码以差分信号技术在网线上 面传输，到远端接收器解码还原成VGA。

　　由于网线的线材特性高频衰减大，后端接收器的还原补偿技术就很 重要。技术处理不好就会有色彩还原效果差，拖尾重影等问题。不少产品采用分级分段的拨码开关来调节 （台湾和大陆的很多产品都是用的类似技术），这种设计想法非常好，但是实际使用的时候往往由于工程 商采用的网线质量不同，现场环境不一样，这种方式并不能完成精确调节的目的，用户使用的时候也非常 麻烦。 VGA延长器它采用的差分技术本身抗干扰性能就强，再加上一些技术处理，抗干扰性得到大大提高。即使最恶劣的电厂强电强磁环境都可以使用它来长距离传输VGA视频。抗干扰性是保证工程质量的重要指标， 如何保证产品的抗干扰性就显示出设计电路的研发人员的水平了。

　　不同的产品抗干扰效果不一样，有条件 用户在选择产品的时候最好先做干扰测试，没有条件的用户最好在现场或者比现场更恶劣的情况下测试了 再定型选购。这样才能保证工程质量得到甲方认可，保证双方合作愉快。 双绞线传输VGA视频的技术是使用网线里面的3对线来传输VGA视频的RGB信号，并将HV两种信号编码混 入RGB里面传输。既利用*性解决了长距离传输中的内部串扰问题，又节省一对线来传输其它信号，使 得双绞线传输设备具有更多功能，应用面更为广泛。

　　广州拓创的ＹＫ-1VGA鼠标键盘延长器，就是利用剩下的一对线来传输鼠标键盘信号，实现远程客户的实时操作。也可以用来传输音频信号或者控制信号等。当然同时传输鼠标键盘VGA这三种信号，技术难度更高，要求的抗干扰性更强。本公司拥有双绞线传输电脑外设各种接口信号的专利技术并一直在这方面保持领先，为工程用户提供更好更全面的产品。 以网线为线材取材便宜，水晶头制作容易，布线也方便。目前VGA延长器和VGA信号放大器价格相差并 不大，距离越远，线材成本越低，抗干扰效果越好。可以说30米以上距离VGA延长器取代VGA信号放大器已 经是一种趋势。

相关文章：

无线视频监控市场分析及预测

双绞线视频信号传输解决方案分析

上海世博青睐拓创VGA延长器

导读：本文主要介绍网络延伸器在以太网与视频监控中的应用，分析网络延伸器的产品特点和技术原理，回顾以太网的发展过程与面临问题。

一、以太网的发展

　　以太网技术诞生于1973年，最初的数据传输速率为2.94Mbps。随着时间的推移，以太网的传输速度从10Mbps逐步扩展到100Mbps、1Gbps，以太网的价格也跟随摩尔定律以及规模经济而迅速下降。如今，以太网已经成为局域网(LAN)中的主导网络技术。

　　企业信息基础设施的建设，给以太网应用带来了巨大的空间。由于以太网技术最初就是为局域联网而设计的，因此，其在支持企业局域网络连接上具有天然的优势，其构造的简易性、扩展的灵活性以及速度的不断提升，使之成为构建企业网络的首选技术之一。统计数字表明，目前全球85%的网络采用以太网技术。随着以太网技术的不断发展和完善，以太网在城域网的应用已经逐渐走向成熟，有人预测，未来十年将是城域以太网技术高速发展的时期。

二、传统以太网的尴尬

　　传统以太网使用超5类非屏蔽双绞线时有着尴尬的限制：传输距离无法超过100米，距离超过100米的布线会引起插入损耗(衰减)过大，导致网络信号传输的不稳定，网络应用中会出现中断或丢包现象。这让很多习惯一根网线(五类双绞线)连天下的网络使用者郁闷不已，在超过百米距离的时候，网络组建者不的不使用光缆进行信号传输，而较为昂贵的光缆及光传输设备使得组网成本和代价极大的增加，甚至于成本的原因不的不放弃部分信息点的组建。

三、网络延伸器在以太网中的应用

　　广州拓创专门致力与网络延伸器的研发和生产，突破传统以太网超5类非屏蔽线信号传输的100米限制。它采用ACORID科地创新的HyperTrans LRE技术，以较低的成本可使UTP CAT5突破传统100米的传输距离，达到不可思议的10M,1400米，100M,500米！而且即插即用，不需要任何软件和协议转换，大大的缩短的网络的架设时间和TCO总体拥有成本。

四、网络延伸器的特点与产品技术原理：

﹡独有LRE(Long-Reacher Ethernet)长线以太网驱动技术；

﹡即插即用型延伸器，迷你型尺寸；

﹡专用防雷芯片，有效抵御雷击；

﹡内置低辐射、防浪涌电源，超低功耗，超低发热；

﹡具宽范围低压交流供电；

﹡LED灯显示端口活动/链接，冲突及电源状态；

﹡硬件电路的高度集成化；

﹡电路设计简洁，设备工作稳定；

﹡10BASE-T兼容；

﹡IEEE802.3延伸器单元兼容；

﹡符合EMC工业环境；

　　HyperTrans LRE采用了PAM4多电平信号传输技术，高效的PAM4编码的运用，减少了网络信号的电磁干扰和高频损耗。LRE还在信号接收端采用了信号均衡控制、电平漂移校正和串扰抑制等技术，解决了因长距离传。输带来的各种问题；同时采用了DSP自适应技术，自动调节DSP参数，直至实现最佳匹配。

五、网络延伸器在基于TCP-IP的视频监控中的应用

　　违法图文信息采集系统(电子警察监控设备)实现对冲红灯、逆行、超速、违法停靠等多种情况的违法车辆的监控、违法信息采集，并生成相应的违法要素。这些图文信息通过通信网络传输平台传输到车辆违法信息管理子系统。通信网络传输平台是基于TCP-IP以太网的集视频、数据多种传输方式和光纤、电缆、无线多种传输媒体的传输平台。它将采集到的违法图文信息实时传送到车辆违法信息管理子系统(即中央处理系统)，同时完成系统内部及外部信息的交换。而大量的采集点距离监控中心距离都在100米到1000米之间，且供电不便，应用LRE+POE技术可极大方便采集系统的建立。


相关文章：


视频VGA延长器应用于模拟监控系统 解决图像传输问题

网络延伸器应用于农村信息化建设

网线超过100米怎么办?

　　案例：某小区内有建筑物五栋，每栋有楼道2个，高６层。共计１２０户居民。小区中有绿化带和小型花园把五栋房子隔开，我们一般在设计方案时选择最中间的那栋房子做为中央机房的放置地点，核心交换机、光收发器、路由器、服务器都放置在那里。

　　有些楼道交换机与核心交换机距离不超过１００的时候我们可以通过网线直接相连，但有一些隔的较远的楼道超过了１００的距离。这在以前我们就考虑用多模光纤了。用光纤就意味着要增加成本和延长工期，但现在我们可以通过在核心交换机下面集联一台“网络延伸器”利用“网络延伸器”的３００米的超长传送距离帮我们解决难题。一台网络延伸器成本才两三百元，安装又简单。而且两部网络延伸器的集联就可以把网络扩展到６００米。真是小东西解决大问题呀。

　　８口网络延伸器和４口网络延伸器十分相似，主要区别就是多了４向下级联口。上级联口变成一个支持支持自动翻转功能（Auto MDI/MDIX），的端口，无论是使用直通双绞线还是交叉双绞线都可以直接使用。而且上级联速度可达100M。

　　１端口网络延伸器是专为长距离传输设计的一个系列，它的传输距离可达１2００米，多模光纤也只是２０００米的传输距离呀。真是有的一比。而且它的成本要低的多。跟上面两种不同的是，它必须要成对使用，大家可以看到它上面只有两个接口，一个用来接我们的上级设备或下级设备，交换机或是路由器。它的“ＬＲＥ“接口是专们用来与同型号网络延伸器相连的，

　　说了网络延伸器的种种好处，我也要谈下它的不足。它是以降低网络速度来扩展网络距离的。使用延伸器后网络就只能达到１０Ｍ了，所以大家要注意。但是现在我们小区的光纤接入一般都是１０Ｍ所以这也不算什么。还有大家要注意的是，网线的质量一定要过关。

　　现在市面场上卖的网线，便宜的只要百来块一箱，而正规的厂家出品的符合国家相关规定的线缆一般都要五百元左右一箱。这么大的差价难道真是人家奸商黑心嘛？其实不然，一分钱一分货，各种线缆厂家为了降低成本什么招都使出来了。例如国家规定的网线的线芯材料必须是铜。但是现在好多网络线缆厂家使用的却是钢芯外表镀了一层铜。或是用的掺了铜的合金。而且在线芯的横截面也达不到要求。国家规定的外层表皮要用ＰＶＣ防火阻燃材料，它们用的是再生塑料。这要是发生了火灾可怎么得了。像这种质量的网线，别说１０００米，我看就是１００内都很难连的通。

相关文章：

拓创新品VGA双绞线传输器 应用于多个领域

无线视频监控市场分析及预测

网线超过100米怎么办?

　　在世博会如此高规格的盛会里，为什么诸多重要的场馆纷纷采用VGA双绞线传输方式作为宣传手段，并取得了如此赏心悦目图像效果呢？由此可见，双绞线传输技术经过多年的锤炼与实践，在技术上已经达到一个崭新的高度，它不仅能达到传输高标准图像信号的要求，而且满足当前环保、节能、高效的社会主题。那么VGA双绞线延长方式为什么能如此博得世博会的青睐，下面我们就来比较分析其中的几点缘由：

一、认识VGA信号

VGA信号：是将显存内以数字格式存储的图像( 帧) 信号在RAMDAC 里经过模拟调制成模拟高频信号，然后再输出到屏幕成像。VGA信号具有分辨率高、显示速率快、颜色丰富等优点，在彩色显示器领域得到了广泛的应用。

二、VGA信号有哪些传输方式？

VGA信号放大器

它采用简单的放大原理，或将发送端信号放大，或将接收端已经衰减的信号放大。在接收端放大的方式一出来就被抛弃，因为他会将传输中的干扰一起放大，包括内部信号间的串扰。采用发送端放大的设备在采用特制VGA视频线缆为传输介质后，可以将电脑的VGA视频信号传输上几十米。但是随后人们将VGA线材线芯越做越粗，没有改变VGA传输技术原理的缺点越来越明显：

第一，长距离VGA线材又粗又硬，不容易找到，需要到工厂定做，拐弯剧烈还容易出现内部断裂，布线极为不便。

第二，VGA头在焊接的时候也非常容易出各种问题（如驻波干扰，虚焊等）。

第三，它不能抵抗干扰，不能消去串扰。VGA线材本身决定它长距离传输内部串扰、共模干扰非常大。而随着距离的增加，一些本来不是很强的干扰也在长距离的线材里面变得强大，导致有些试验环境下能成功而实际工程做了却根本没有办法应用，造成返工或无法验收的巨大损失。所以超过30米距离这种方式就不应该采用。

RGB传输技术

人们根据VGA信号分为RGBHV五种信号的原理，将VGA线缆拆分开来，用五根同轴线缆来传输，这种传输方式叫RGB传输。这种方式有效的解决了衰减的问题（RGB线缆的线芯比VGA线缆的单根线芯粗很多），同时同轴线缆的屏蔽层，对串扰也有一定的抑制作用，但是由于传输技术原理没有根本的改变，串扰问题并没有真正解决！而且RGB方式传输距离达到一定距离以后，由于施工现场环境复杂，布线的时候就出现RGB五根传输RGBHV信号的线缆长度不一致、到达时间不同的现象，造成RGB三原色及行场信号不能同步到达。屏幕上面就出现三种颜色不能重合在一起、甚至无法显示的现象。这就是RGB 传输中容易出现的不同步的问题，这个问题很难得到廉价的解决方法。

VGA双绞线传输技术

为解决这些传输中的问题，一种采用普通网线（双绞线）为传输介质的VGA视频传输技术迅速成为目前VGA视频传输技术的热点。该传输方式采用一个发送器一个收接受器，发送器将VGA视频信号进行重新编码以差分信号在网线上面传输，到远端接收器解码还原成VGA视频信号。网线传输采用的视频差分技术，每对双绞线传输一个信号的时候，都是同时发出波形相同、极性相反的信号，这样一对双绞线对外发散的信号就相互抵消为零，从技术上就解决VGA信号内部的串扰问题。网线里面只有4对双绞线，用网线传输VGA的五种信号的时候怎么办？早期我们把VGA信号里面的RGB分3对双绞线传输，剩下一对传输HV信号，网线里面每对双绞线长度也是不一样的，不是也存在不同步的问题吗?解决办法：线路补偿！和RGB线缆传输不同的是：网线里面每对双绞线长度差别都有国际标准，我们可以根据这个标准来知道每对双绞线的线路长度大致差别，根据这个长度来进行线路补偿，这样VGA信号用RGB方式不能解决问题在这里也得到解决！

VGA双绞线传输技术的优势

采用的差分技术本身抗干扰性能就强，再加上一些技术处理，抗干扰性得到大大提高。抗干扰性是保证高清图像传输的重要指标，不同的产品抗干扰效果不一样。以网线为线材取材便宜，水晶头制作比VGA或者RGB线缆的焊接容易，线材柔软，布线也方便。目前VGA视频延长器和VGA长线驱动器价格相差并不大，距离越远，线材成本越低，对比抗干扰效果越好，性价比更高。技术是不断进步的，双绞线传输技术也是在不断进步！我们不但可以用一根网线来传输VGA视频信号，而且还能同时传输鼠标键盘USB等数据信号。本公司拥有双绞线传输电脑外设各种接口信号的技术，并一直在这方面保持领先。

通过上述分析，我们可以了解到双绞线传输方式具有更好的优越性。从产品的抗干扰，布线施工，线材的选择，技术具有的多功能特点等多方面具有无庸置疑的优势。

三、高清驱动型50米VGA延长器 (YK-UV305VE)助阵上海世博会

本届世博会各场馆内图像传输的要求甚高，因此，为了保证图像的质量，为了能充分展示国家与企业形象，我们采用高清VGA双绞线音视频延长器—高清驱动型50米VGA延长器 (YK-UV305VE)，它是一个具有长距离驱动能力的高品质音视频信号传输设备。通过单根超五类非屏蔽的双绞线同时把一路视频及音频信号远距离传输，传输后的视频效果没有重影、没有拖尾、画面清澈如初，线材好时可达500米。这套设备干扰抑制及抗电磁辐射能力较强，既可以在各种干扰情况较复杂的环境里使用，又不对外界产生电磁干扰，是相当环保的产品。

　　综上所述，相信广大客户朋友对VGA延长器的传输信号、方式技术等已有详细的了解。更多网络设备的技术问题与报价，请致电广州拓创。

相关文章：

VGA延长器应用于人机分离管理及优点

广州拓创推出两款新型无线VGA延长器

双绞线视频信号传输解决方案分析

无线网桥顾名思义就是无线网络的桥接，它可在两个或多个网络之间搭起通信的桥梁（无线网桥亦是无线AP的一种分支）。无线网桥除了具备上述有线网桥的基本特点之外，无线网桥工作在2.4G或5.8G的免申请无线执照的频段，因而比其它有线网络设备更方便部署。

其传输标准常采用802.11b或802.11g、802.11a标准。802.11b标准的数据速率是11Mbps，速率，而802.11g、802.11a标准的无线网桥都具备54Mbps的传输带宽。

局域网间无线连接

面对项目实施地点存在的种种障碍，包括两个信息点之间地形复杂、有限的资金、对带宽的苛求等，能巧妙地制定网络搭建方案，用最少的设备完成几个独立局域网之间的互联互通，非无线网桥莫属。尤其在费用方面，因为在铺设有线网络比较困难的地区埋设光纤已不可能，租用电信专用线路费用又比较昂贵，并且随着使用时间的增长而增长，而无线微波技术解决方案则不存在这样的问题，在安装调试成功后，之后的花费几乎可以忽略，它的费用主要是来自对前期购买设备的投资，而目前成熟的无线微波技术解决方案所提供的11M的传输带宽也是DDN等专线线路无法比拟的。其实，无线网桥的室外应用一直是无线应用的重点。

有效的室内外应用

一般来说，可以把无线网桥的应用分为三个方面：

一是在大型的校园或者厂区中。通常来说，建筑物和建筑物之间的距离比较远，往往超过100米，一般都需要铺设光缆来进行连接，对于一些已经建成的校园或厂区来说，开挖道路或者架设架空线都是费钱费力的事情，采用无线网桥来实现网络互联既经济，实施起来也简单、方便。

第二种就是连接一些相邻的城区、乡镇的不同分支机构。以前的做法往往是采用租用专线的形式来实现的，这种做法每个月都要支付昂贵的专线租用费，而且带宽有限(一般从64k到2M不等，最高也只有2Mbps)。采用无线桥接的方案，不仅节省了经常性的开支，还大幅度地把速率提高到了几兆到几十兆。

第三种是在一些临时场所进行的临时网络传输。比如在宣传三峡工程阶段性成果的时候，体育场赛事的覆盖工程等，只须在现场通过架设无线网桥构建临时网络连接，就可实施现场网上直播。对于新闻网络直播这样大型的户外活动，由于场所的临时性和不固定性，若采用传统有线的方式在直播现场布置网线，不仅布线、维护很困难，而且会给现场网络管理带来很多的麻烦。应用无线网络在这些场合就体现出了无可替代的优势。

无线网桥应该可以支持点对点、点对多点等多种形式的桥接方式，可将那些难以接线的场所、办事处、学校、公司、经常变动的工作场所、临时局域网、医院和仓库、大型厂区内多个建筑连接起来。如SMC EliteConnect 无线网桥采用WDS技术来实现桥接功能。DS分布系统是无线局域网中连接AP和AP的主干网络，通常都利用传统有线的以太网来实现。WDS其实就是利用无线网桥的桥接功能来进行AP间互联，实现这种无线的DS。因此，利用多个支持WDS功能的无线网桥和相应的天线配合，可以做较大规模的无线覆盖，比如覆盖体育场或者一个公共的广场。

此外，由于无线网桥往往由于构建网络时的特殊要求，很难就近找到供电。因此，具有PoE(以太网供电)能力就非常重要，如可以支持802.3af国际标准的以太网供电，可以通过5类线为网桥提供12V的直流电源。无线网桥在管理方面还应该简单轻松，如EliteConnect无线网桥可以通过Web方式来进行管理，或者通过SNMP方式，利用SMC提供的免费EliteView网络管理软件轻松管理。它还具有先进的链路完整性检测能力，当其作为AP使用的时候，可以自动检测上联的以太网连接是否工作正常，一旦发现上联线路断线，就会自动断开与其连接的无线工作站，这样被断开的工作站可以及时被发现，并搜寻其他可用的AP，明显地提高了网络连接的可靠性，并且也为及时锁定并排除问题提供了方便。

相关文章：

电力线Powerline与无线局域网数据通信技术结合

要怎样才可以连接距离900米的两个局域网？

　　以太网技术诞生于1973年，最初的数据传输速率为2．94Mbps。随着时间的推移，以太网的传输速度从10Mbps逐步扩展到100Mbps、1Gbps，以太网的价格也跟随摩尔定律以及规模经济而迅速下降。如今，以太网已经成为局域网（LAN）中的主导网络技术。

　　企业信息基础设施的建设，给以太网应用带来了巨大的空间。由于以太网技术最初就是为局域联网而设计的，因此，其在支持企业局域网络连接上具有天然的优势，其构造的简易性、扩展的灵活性以及速度的不断提升，使之成为构建企业网络的首选技术之一。统计数字表明，目前全球85％的网络采用以太网技术。随着以太网技术的不断发展和完善，以太网在城域网的应用已经逐渐走向成熟，有人预测，未来十年将是城域以太网技术高速发展的时期。

二、传统以太网的尴尬

传统以太网使用超5类非屏蔽双绞线时有着尴尬的限制：传输距离无法超过100米，距离超过100米的布线会引起插入损耗（衰减）过大，导致网络信号传输的不稳定，网络应用中会出现中断或丢包现象。这让很多习惯一根网线（五类双绞线）连天下的网络使用者郁闷不已，在超过百米距离的时候，网络组建者不的不使用光缆进行信号传输，而较为昂贵的光缆及光传输设备使得组网成本和代价极大的增加，甚至于成本的原因不的不放弃部分信息点的组建。

三、网络延伸器在以太网中的应用

　　广州拓创专门致力与网络延伸器的研发和生产，突破传统以太网超5类非屏蔽线信号传输的100米限制。它采用拓创的HyperTrans LRE技术，以较低的成本可使UTP CAT5突破传统100米的传输距离，达到不可思议的10M,1400米，100M,500米 ！而且即插即用，不需要任何软件和协议转换，大大的缩短的网络的架设时间和TCO总体拥有成本。

四、产品技术原理

　　高效的PAM4编码的运用，减少了网络信号的电磁干扰和高频损耗。 LRE还在信号接收端采用了信号均衡控制、电平漂移校正和串扰抑制等技术，解决了因长距离传。输带来的各种问题；同时采用了DSP自适应技术，自动调节DSP参数，直至实现最佳匹配。

　　VGA分配器将来自一个信号源的视频信号分配成两个或多个信号。高分辨率视频分配放大器的一个常见应用就是，在接收来自一个计算机视频端口的信号后将其放大，并在保持原有信号质量的情况下将其分配到两个或多个高分辨率数据显示设备。
分配放大器同时提供信号的峰值和电平调整和均衡等放大和增强功能。分配放大器上的每路输出都经过缓冲处理，所以在信号分配时仍可保持原始信号的清晰度和强度。

根据信号源的不同在选择分配器时，需要先考虑如下的要素：

待分配的信号源类型是什么，VGA信号还是视频信号？

需要多少路输出，信号传送距离有多远？

通常在需要通过多台投影机或显示器同时显示来自相同信号源图像的应用时，需要使用分配器，例如，借助分配器可将大多数计算机的一路VGA输出转换成两路、四路、八路或者更多的输出。

如果一个分配器不能提供所需的输出量，可以将多个分配器配合使用。如果是多路输入、多了输出的情况可以使用矩阵切换器。

相关文章：

VGA分配器的差异性设计

　　VGA（Video Graphics Array）是IBM于1987年提出的一个使用模拟信号的电脑显示标准，VGA最早指的是显示器640X480这种显示模式，VGA的英文全称是Video Graphic Array，也叫显示绘图阵列。

　　VGA延长器就是将计算机的键盘、显示、鼠标信号采用特殊技术处理后，通过一根网线实现三种信号的远程传输，使用户可以在远端可以实时的控制操作计算机的设备。
VGA延长器作为IT产品，长期以来一直在大型计算机机房的管理系统里面应用，以其强大的计算机信号延长功能来实现人机分离的安全管理模式。一个成熟的IT产品可以在多个行业得到应用。

以上方案分为本地控制单元和远程控制单元，通过网线将远端、近端进行连接。使机房管理员可以方便地在机房内和远程的办公室内对IDC机房内的多台服务器进行控制。在远程控制单元:因为本产品极强的兼容性，可以和多种VGA切换器搭配使用。管理员可以在远程控制单元通过延长出来的鼠标键盘调用VGA切换器的OSD菜单对IDC机房内的多台服务器进行控制。

该方案有安装方便、设备投入较小、显示和控制效果优秀、方便管理员管理、减轻管理员负担等诸多优点。是机房管理使用的好方案。

二、VGA延长器的应用

数据中心本产品可以和服务器的VGA接口相连，管理员和用户都可以通过使用本产品来管理和使用服务器。

企业安全管理应用目前技术的发展，可以通过电脑主机的USB口，软盘，串口等来拷贝资料，造成了企业的商业秘密的泄漏，可以使用本产品来解决此问题，公司可以把电脑主机放在一个安全的地方，通过本产品给员工一个VGA和开关的接口来使用电脑主机，则可以杜绝此类安全隐患。

视频教育通过使用本产品，可以在远程进行视频教育。

家庭应用目前电脑的主频愈来愈高，电脑主机的辐射，发热和噪声越来越高，通过使用本产品，把电脑主机放在其他地方，桌面使用液晶显示器，则可以避免主机的辐射，发热和噪声。

工业控制使用本产品，可以把电脑主机放在需监控的地点，键盘鼠标显示器放在干净舒适的地点给用户使用。

其他应用在银行、电讯、证券行业的营业大厅、酒店客房，通过使用本产品，为用户提供方便。

监控应用方案在工业监控中，可以用电脑主机来控制摄像机，利用主从集中分布式组网方案构成一个监控网，此方案监控管理科学，使用方便，便于工程的安装调试，同时可以降低工程成本，特别是应用本产品可以改善摄像机长距离传输后的图像质量，同时通过级联后可以给单位领导一个监控点，便于领导管理。

机房应用方案在机房管理中，管理员和用户可以应用本产品来管理和使用服务器，由于本产品图像质量好，使用简单方便，给机房管理带来很多便利。

VGA延长器是一种用单根网线来传输电脑主机的VGA视频信号的设备，传输距离最大500米，专门解决远程VGA视频信号的传输问题。特点是清晰度高，无延时，目前大多数显示系统均采用此设备。

VGA切换器可以用一套键盘显示器鼠标来控制多台电脑主机，具有手动切换、键盘热键切换，自动切换等多种功能。目前主要用于大型电脑机房如：银行、电信主机房等。

三、VGA延长器监控系统的8大优点

1，在领导监控室(或者保安门禁处)领导(保安人员)可通过VGA切换器的热键或者OSD菜单对机器房你的任意主机进行操作控制。直接显示监控主机的画面而只需一条网线，布线方便简单，节约大量施工线材费用。

2，省去领导监控室(或者保安门禁处)的电脑主机，不用担心某些人利用电脑来玩游戏或者上网导致监控系统出现安全漏洞。

3，图像清晰，该设备采用的无损无压缩传输原理，保持监控主机的原始信号不变，图像清晰度高。

4，图像均为实时传输，没有网络延时现象。

5，一路电脑主机可以显示多个监控画面，由于实现鼠标键盘的操作，领导(保安人员)可以随意缩小放大某个图像画面，或者调出存储下来的可疑画面重复观看，具有极大的方面性。

6，机房管理人员可以方便的通过VGA切换器操作主机，切换主机的操作极为方便，在多台监控主机之间只需要轻按键盘热键就可以实现监控主机画面的快速切换。

7，可以显示的图像画面多，不受系统规模大小的限制。以目前最普遍的电脑主机监控画面为例:一台电脑主机可以显示16画面，而配置上8口VGA切换器后，一套鼠标键盘显示最少可以切换显示8台主机的画面，这样保安门卫室可以观看并控制8*16=128路摄像机的画面，已经能够满足大多数监控系统的需要。如果有更大的需要，我们只需要更换能控制更多电脑主机的切换器就可以了。

8，可以组网的距离远，VGA延长器设备最远支持500米传输，远远超出网络信号100米的距离限制。

相关文章：

　　对井道内环境复杂，使用双绞线传输方式可以按照以下推荐的三种方案进行：

　　A) 井道中部走线

　　1、选择非屏蔽优质超五类线缆。

　　2、在井道中部的壁上开孔出线。

　　3、线缆随随行电缆捆扎，井道中部以下的线缆捆扎应作预留

　　4、传输器根据距离要求选择，发射器应单独取电。

　　B) 电梯机房出线

　　1、选择非屏蔽优质超五类线缆。

　　2、线缆随随行电缆捆扎，井道中部以下的线缆捆扎应作预留，井道上部线缆扎紧。

　　3、电梯机房内的线缆不宜走强电桥架，应及早与桥架分开连接至监控中心。

　　4、传输器根据距离要求选择，发射器应单独取电。

　　C) 电梯机房安装

　　1、利用随行电缆自带的视频线作为前段介质，在电梯机房内安装发射器。

　　2、传输器根据视频线长短选择无源或有源发射器。

　　3、接收器安装在监控中心，根据双绞线距离远近选择无源或有源接收器。

　　另外，传输器与电梯接地系统应分开进行。我们建议在监控中心将网线中剩余的线对接地，接收器接地是为保证设备免受过电压侵害。以上各种接地都采用独立的接地装置往往是很难实现的通常采用共用接地装置。一般要求共用接地装置的接地电阻不大于1Ω。接地线可采用一根截面积不小于16平方毫米的铜芯电线(PE线)首端与楼宇配电室内的PE线相连接，并可与电梯电源电缆同路敷设，接地线的末端与电梯机房内的辅助等电位板相连接。

二、网线绑扎时注意以下几点：

　　1、选择合格偏柔软的非屏蔽网线。

　　2、先用粗扎带在随行电缆上固定。

　　3、用细扎带捆扎网线，固定在粗扎带里。

　　4、粗扎带间距30厘米，网线每段预留3厘米。

三、双绞线视频传输器布线施工注意事项：

　　(1)、双绞线必须符合国家双绞线产品标准：

　　1、所用双绞线要为纯铜芯.线径为0.5毫米

　　2、单芯百米电阻为9.38欧姆，一箱线305米阻值在28欧姆左右，不要超 过30欧姆

　　3、扭绞密度要达到五类线标准

　　4、 柔韧性、阻燃性要达到国家检验标准。

　　(2)、如在室外使用，请使用室外防水双绞线。

　　(3)、工程布线时禁止与强电压线缆或设备混合接触，也不能与变频设备、通信信号发生器放 置在一起。

　　(4)、线缆内四对线每对传输一路信号，因此可同时传输视频。音频、控制信号，杜绝大电流电源在线缆内传输。若需用网线中一对传低压电源DC12V控制在150米以内， AC24V控制在300米以内，控制信号控制在1000以内。

　　(5)、有源及部分无源产品内置浪涌防护，需要接地，室外应用可以和摄像机一起接地，注意接地极电阻一定要合格（参考值4欧姆）

　　(6)、摄像机到发射器的视频线尽量短，保证信号的质量稳定。

相关文章：

双绞线视频传输器工程中的十八种情况总结

双绞线视频传输器在工程实际使用中经常出现的三大问题

教你使用双绞线视频传输器产品

光纤按光在其中的传输模式可分为单模和多模。多模光纤的纤芯直径为50或62.5μm，包层外径125μm，表示为50/125μm或62.5/125μm。单模光纤的纤芯直径为8.3μm，包层外径125μm，表示为8.3/125μm。

光纤的工作波长有短波850nm、长波1310nm和1550nm。光纤损耗一般是随波长增加而减小，850nm的损耗一般为2.5dB/km,1.31μm的损耗一般为0.35dB/km，1.55μm的损耗一般为0.20dB/km，这是光纤的最低损耗，波长1.65μm以上的损耗趋向加大。由于OHˉ(水峰)的吸收作用，900~1300nm和1340nm~1520nm范围内都有损耗高峰，这两个范围未能充分利用。

2、多模光缆

多模光纤(MultiModeFiber)-芯较粗(50或62.5μm)，可传多种模式的光。但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。因此，多模光纤传输的距离就比较近，一般只有几公里。

提到万兆多模光缆，需要作些说明，光纤系统在传输光信号时，离不开光收发器和光纤。因传统多模光纤只能支持万兆传输几十米，为配合万兆应用而采用的新型光收发器，ISO/IEC11801制定了新的多模光纤标准等级，即OM3类别，并在2002年9月正式颁布。OM3光纤对LED和激光两种带宽模式都进行了优化，同时需经严格的DMD测试认证。采用新标准的光纤布线系统能够在多模方式下至少支持万兆传输至300米，而在单模方式下能够达到10公里以上(1550nm更可支持40公里传输)。

因此，如果要选择多模光缆应从以下几点进行考虑：

A.从未来的发展趋势来讲，水平布线网络速率需要1Gb/s带宽到桌面，大楼主干网需要升级到10Gb/s速率带宽，园区骨干网需要升级到10Gb/s或100Gb/s的速率带宽。目前网络应用正在以每年50%左右的速度增长，预计未来5年千兆到桌面，将变得和目前百兆到桌面一样普遍，因此在目前系统规划上要具有一定前瞻性，水平部分应考虑6类布线，主干部分应考虑万兆多模光缆，特别是现在6类铜缆加万兆多模光缆和超5类铜缆加千兆多模光缆的造价上大约只有不到10~20%左右的差别，从长期应用的角度，如造价允许应考虑采用6类铜缆加万兆光缆。

B.从投资角度考虑，在至少10年内不会用到10G的地方，选用OptiSPEED(普通多模62.5/125);由于OM3光缆使用低价的VCSEL和850nm光源设备，使万兆传输造价大大降低。如果距离不超过150米，选用LazrSPEED150(OM250/125支持万兆150米);LazrSPEED300是300米万兆传输最好的选择;LazrSPEED550是550米万兆传输最好的选择;如超过550米的万兆传输要求，需要选择TeraSPEED，即单模光缆系统。

3、单模光缆

单模光纤(SingleModeFiber)：中心纤芯很细(芯径一般为9或10μm)，只能传一种模式的光。因此，其模间色散很小，适用于远程通讯，但还存在着材料色散和波导色散，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。

后来发现在1310nm波长处，单模光纤的总色散为零。从光纤的损耗特性来看，1310nm正好是光纤的一个低损耗窗口。这样，1310nm波长区就成了光纤通信的一个很理想的工作窗口，也是现在实用光纤通信系统的主要工作波段。1310nm常规单模光纤的主要参数是由国际电信联盟ITU-T在G652建议中确定的，因此这种光纤又称G652光纤。

上面提到由于OHˉ(水峰)的吸收作用，900~1300nm和1340nm~1520nm范围内都有损耗高峰，该现象称为水峰。目前美国康普公司提供的TeraSPEEDTM零水峰单模光缆，正解决了此问题，TeraSPEED系统通过消除了1400nm水峰的影响因素,从而为用户提供了更广泛的传输带宽,用户可以自由使用从1260nm到1620nm的所有波段,因此传输通道从以前的240增加到400，性能比传统单模光纤多50%的可用带宽，为将来升级为100G带宽的CWDM粗波分复用技术打下了坚实的基础，TeraSPEED解决方案为园区/城市级理想的主干光纤系统。

而我们对于单模光缆的选型建议如下：

A.从传输距离的角度，如果希望今后支持万兆传输，而距离较远应考虑采用单模光缆。

B.从造价的角度，零水峰光缆提供比单模光纤多50%带宽，而造价上又相差不多，事实上美国康普公司目前已经不提供普通单模光纤，只提供零水峰光纤这样的更高性能的产品给用户。

4、结论：单模还是多模?

综合以上的分析，我们认为，用户应从应用的角度、传输距离的角度、前瞻性的角度、造价的角度，综合以上因素，以最低的价格投资最好的性能!

100Mbps 2000m 100BASE-FXMMF(多模) LED1300nm
1000Mbps 300m 1000BASE-SXMMF(多模) VCSEL850nm
1000Mbps 550m 1000BASE-LX*MMF(多模) Laser1300nm
1000Mbps 2000m 1000BASE-LXSMF(单模) Laser1310nm
10Gbps 300m 10GBASE-SOM3(多模) VCSEL850nm
10Gbps 300m 10GBASE-LX4OM1(多模) Laser1310nm
10Gbps 2~10Km 10GBASE-LOS1(单模) Laser1310nm
10Gbps 40Km 10GBASE-EOS1(单模) Laser1550nm

网络延伸器每个端口都能工作在全双工线速状态，提供真正的全线速非阻塞的传输速率，最大满足各种高速高密度的传输环境。同时网络延伸器采用了高度耐用的钢制机壳设计，最大限度保证了在意外情况下的损坏。另外，网络延伸器全设计为外部电源供电方式，不光携带方便，更是减少一个易坏的故障点，保证了网络延伸器更高的可靠性.

　　随着人们对安全防范重视程度的提高和技术的进步，监控系统已经由最初的模拟系统，向数字化、网络化、智能化方向发展。在监控系统网络化的进程中，网络传输技术是至关重要的。

　　但是，标准以太网在铜缆上的传输距离不能超过100米的规定，这在一定程度上阻碍了监控网络化的进程。为了实现网络化的视频监控、周界报警、可视对讲、门禁控制等，这100米的距离限制成为巨大的障碍。如果增加中继设备，无疑在增加设备和维护成本的同时降低了系统的可靠性;如果使用光缆，就必须要考虑工程造价的提高和工期的延长。有没有一种简单且经济的方法来解决这个问题呢？
　

　　广州拓创目前已推出长距离以太网设备，能够将10M以太网在普通5类线上的传输距离扩展到1000米以上，从而很好地解决了上述问题。

相关文章：

交换机系统的安全该怎样架设？

相关文章：

VGA分配器的差异性设计

拓创VGA分配器的原理及应用

两个串口服务器（Client和Server模式）点对点透传RS232/RS485数据模式

基本要点：

使用TCP/IP通讯协议，需要2个串口服务器配对使用。

将串口服务器A设置为Server模式（出厂默认模式），另一个串口服务器B设置为Client模式。

将串口服务器B要连接的远程主机地址和端口，设置为A的IP地址和监听端口，即可完成配对。

RS232/RS485<->串口服务器A（Client）<-以太网->串口服务器B（Server）<->RS232/RS485

串口通讯参数：

由本地串口服务器配置参数决定串口参数，串口服务器之间不支持串口参数同步功能。

点对点透传模式配置步骤：

1、 串口服务器出厂默认设置：

IP地址：192.168.192.100

工作模式：Server

串口TCP/IP映射

串口A：监听在192.168.192.100:6020

串口B：监听在192.168.192.100:6021

以此类推

一个串口服务器使用上述默认设置即可，也可以根据需要修改IP地址，但是建议不要修改其他参数。

另一个串口服务器，需要按照下面的方法设置成Client模式。

2、 进入管理菜单，选择“G”进入“G-全局网络配置”，在“请输入IP地址(192.168.192.100):192.168.192.101”时，指定一个有效的IP地址，此地址不能与其他设备重复，并且可以访问到Server模式的串口服务器。这里指定为“192.168.192.101”。

3、 选择“W”键，进入选择工作模式选单，选择“2-Client模式”

4、 选择“R”键，重新启动串口服务器，使设置生效。

5、 重新启动后，串口服务器工作在Client模式，设置为：

IP地址：192.168.192.101

工作模式：Client

串口TCP/IP映射

串口A：主动连接192.168.192.100:6020

串口B：主动连接192.168.192.100:6021

以此类推

如果工作正常，2个串口服务器的“连接已建立”或“TCP/IP”指示灯应该为常亮状态，说明配对成功。

配对成功后，两个串口服务器以A口对A口，B口对B口的方式（以此类推），建立透明转发通道。

6、 其他说明

配对的串口服务器可以在不同网段，Client模式的串口服务器支持动态域名解析

建议将Server模式的串口服务器，部署在串口数据主动发送端.

适用范围：

可以将若干串口服务器汇聚到一个虚拟COM，用于实现大规模的RS485/RS232半双工网络。也可以用于解决应用软件不能使用多个COM口的问题。

显卡所处理的信息最终都要输出到显示器上，显卡的输出接口就是电脑与显示器之间的桥梁，它负责向显示器输出相应的图像信号。CRT显示器因为设计制造上的原因，只能接受模拟信号输入，这就需要显卡能输入模拟信号。VGA接口就是显卡上输出模拟信号的接口，VGA（Video Graphics Array）接口，也叫D-Sub接口。虽然液晶显示器可以直接接收数字信号，但很多低端产品为了与VGA接口显卡相匹配，因而采用VGA接口。VGA接口是一种D型接口，上面共有15针空，分成三排，每排五个。VGA接口是显卡上应用最为广泛的接口类型，绝大多数的显卡都带有此种接口。 断口有一公一母\两公\两母\类

　　VGA的规格表如下：
　　* 256 KiB 的 Video RAM
　　* 16 色和 256 色模式
　　* 总共 262144 种颜色的色版（红、绿、蓝三色各 6 bit，总共 (26)3 种）
　　* 选择性的 25.2 MHz 或 28.3 MHz 处理频率
　　* 最多 720 个水平像素
　　* 最多 480 条线
　　* 最高 70 Hz 的更新频率
　　* Vertical Blanking interrupt（不是所有卡都支援）
　　* 平面模式：最多 16 色（4 bit 面板）
　　* Packed-pixel 模式：256 色(Mode 13h)
　　* 顺畅卷动画面的能力
　　* Some "Raster Ops" support
　　* Barrel shifter
　　* 支援分割画面
　　VGA支援可单独操控像素的APA（All Points Addressable）模式，也支援字母与数字的文字模式。标准的图形模式如下：
　　* 640×480×16色
　　* 640×350×16色
　　* 320×200×16色
　　* 320×200×256色（Mode 13h）
　　它也支援用模拟的方式画出以往规格的分辨率：EGA、CGA和MDA

普通VGA线焊接方法如下（D15焊接法）
　　红线的芯线 脚 1
　　红线的屏蔽线 脚 6
　　绿线的芯线 脚 2
　　绿线的屏蔽线 脚 7
　　蓝线的芯线 脚 3
　　蓝线的屏蔽线 脚 8
　　黑线 脚 10
　　棕线 脚 11
　　黄线 脚 13
　　白线 脚 14
　　外层屏蔽 D15 端壳压接
　　如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。
　　还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线； 外层屏蔽压接到 D15 端壳

广州拓创2010年04月12日讯 广州拓创拥有网络延伸器设备10几年的生产研发经验，本文主要介绍网络延伸器交换功能的技术原理，交换过程及作用。

　　网络延伸器集成交换机的功能,那么它的交换功能是怎样的呢?
　　首先,网络延伸器的交换功能的交换是按照通信两端传输信息的需要，用人工或设备自动完成的方法，把要传输的信息送到符合要求的相应路由上的技术统称。广义的网络延伸器就是一种在通信系统中完成信息交换功能的设备。
　 　在计算机网络系统中，交换概念的提出是对于共享工作模式的改进。我们以前介绍过的HUB集线器就是一种共享设备，HUB本身不能识别目的地址，当同一局域网内的A主机给B主机传输数据时，数据包在以HUB为架构的网络上是以广播方式传输的，由每一台终端通过验证数据包头的地址信息来确定是否接收。也就是说，在这种工作方式下，同一时刻网络上只能传输一组数据帧的通讯，如果发生碰撞还得重试。这种方式就是共享网络带宽。
　　网络延伸器拥有一条很高带宽的背部总线和内部交换矩阵。网络延伸器的所有的端口都挂接在这条背部总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的MAC（网卡的硬件地址）的NIC（网卡）挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口，目的MAC若不存在才广播到所有的端口，接收端口回应后网络延伸器会“学习”新的地址，并把它添加入内部MAC地址表中。
　　使用网络延伸器也可以把网络“分段”，通过对照MAC地址表，网络延伸器只允许必要的网络流量通过网络延伸器。通过网络延伸器的过滤和转发，可以有效的隔离广播风暴，减少误包和错包的出现，避免共享冲突。
　　网络延伸器在同一时刻可进行多个端口对之间的数据传输。每一端口都可视为独立的网段，连接在其上的网络设备独自享有全部的带宽，无须同其他设备竞争使用。当节点A向节点D发送数据时，节点B可同时向节点C发送数据，而且这两个传输都享有网络的全部带宽，都有着自己的虚拟连接。假使这里使用的是10Mbps的以太网网络延伸器，那么该网络延伸器这时的总流通量就等于2×10Mbps＝20Mbps，而使用10Mbps的共享式HUB时，一个HUB的总流通量也不会超出10Mbps。
　　总之，网络延伸器是一种基于MAC地址识别，能完成封装转发数据包功能的网络设备。网络延伸器可以“学习”MAC地址，并把其存放在内部地址表中，通过在数据帧的始发者和目标接收者之间建立临时的交换路径，使数据帧直接由源地址到达目的地址。

相关文章：

网线超过100米怎么办?

不再烦恼选择有线网络还是无线网络

网络延伸器的选购指标及作用

广州拓创网络技术学院2010.4.1讯 本文主要介绍VGA延长器在家庭影院的应用，利用VGA延长器能打造家庭多媒体娱乐中心，将传统的电视娱乐和互联网冲浪完美结合。

大多数家庭已经拥有了电脑、大屏幕电视、音响、宽带……可惜的是这些高代价买来的设备存在着严重的资源浪费，它们全是孤军独立作战：用电脑必须跑到书房，上万的大屏幕电视机只能看看电视节目，满是免费资源的宽带节目只能在电脑上欣赏，家庭影院只能看ＤＶＤ蝶片。

在客厅大屏幕电视及家庭影院音响系统上玩游戏，不仅过瘾，更能与家人、朋友分享，游戏更有乐趣！

拓创VGA延长器就能实际上面的功能，为你打造一个全新的家庭多媒体娱乐中心。

拓创VGA延长器，除了近端一组显示之外可将 影音讯号多复製一组，透过.5 线材连接，讯号延长最远达300 公尺还可支援20481536 的解析度，适合媒体展示及家庭剧院应用。

拓创VGA延长器的主要功能：

1、一组近端输出以及一组远端输出，一组近端输出以及一组远端输出；

2、远端+透过一条网路线，延伸同步播放；远端+ 透过一条 网路线，延伸同步播放

3、一线搞定：影像及音源只透过一条网路线即可达到延伸效果，有别于一般延长器需分成两条网路线来做延伸；一线搞定：影像及音源只透过一条网路线即可达到延伸效果，有别於；一般的VGA延长器需分成两条网路线来做延伸

4、适用于保全监控系统；户外多媒体、数位看板、家电装璜、施工布线、门禁管制、投影机延伸等应用；适用於保全监控系统；户外多媒体、数位看板、家电装璜、施工佈线、门禁管制、投影机延伸等应用

5、纯外接式硬体设计随插即用，免安装软体；纯外接式硬体设计随插即用，免安装软体

6、可使用5网路线

7、微调旋钮，修正讯号衰减 ‧微调旋钮，修正讯号衰减

8、拓创VGA延长器支援最高解析可达2048 1536 (300) ‧支援最高解析可达2048 1536 (300)

9、可搭配多埠数传送器与中继分路器因应各场合的影音扩充延伸需求 ‧可搭配多埠数传送器与中继分路器因应各场合的影音扩充延伸需求

10、可3阶串级共可达900米 ‧可3 阶串级共可达900 米

11、系列长距离传输请使用认证过之影音传输专用网路线；系列长距离传输请使用认证过之影音传输专用网路线

微软提出了维纳斯计划，盖次先生更是先行一步，盖出了自己的智能化豪宅。数字家庭还很遥远，但是对于正准备装修的人来说，想实现上面的数字客厅、数字书房一点都不难！赶快与您的家人、朋友一起来体验VGA延长器，一起来分享快乐吧！

相关延伸：

VGA延长器常见的五大问题

广州拓创推出两款新型无线VGA延长器

VGA延长器在系统工程中应用

KVM延长器、VGA延长器、USB延长器知识百科介绍

VGA分配器应用于各种不同的环境，各地的条件存在较大差异，如温度、湿度、电压、线路干扰等存在较大差异，VGA分配器的设计没有充分考虑这些因素，会造成某些区域的用户经常出现使用问题。布线的不合理或板上到处拉线，凌乱不堪，信号的互相干扰也是不可避免的。

视频信号放大器是单位增益放大器，+5V电源驱动，输出电流可达120mA。在VGA分配器的设计中，信号完整性最突出的问题就是阻抗匹配。理想传输线L被内阻为R0的数字信号驱动源Vs驱动，传输线的特性阻抗为Z0，负载阻抗为RL。如果终端阻抗(B点)跟传输线阻抗(A点)不匹配，就会形成反射，反射回来的电压幅值由负载反射系数ρL决定。ρL可由下式得出：
ρL=(RL-Z0)/(RL+Z0)

从终端反射回的电压到达源端时，可再次反射回负载端，形成二次反射，此时反射电压的幅值由源反射系数ρs决定，ρs可由下式得出：
ρs=(R0-Z0)/(R0+Z0)

有线无线组网原理

让我们还是先来了解一下有线网络吧。有线网络通过使用网络电缆以及网络设备作为介质来实现网络(只使用一根线缆实现的双机互联不在讨论的范围内)。家用有线网络一般选用双绞线作为传输介质，其特点是经济实惠且运行的稳定性安全性较高。选用有线网络方式组建网络前需要精心设计网络拓扑与实际的走线位置，因为照顾到美观因素，有线网一般选用暗埋方式布线，但此法容易受到家居环境的限制而且对日后更改网络结构也带来了麻烦，所以在组建前最好能够将现实的环境与日后需要调整的因素加以考虑。

下面我们再来说说无线网络。无线宽带路由器组网方式比较适合不想在家中进行网络布线的用户，同时家用的无线宽带路由器一般都提供4个LAN端口，可以实现无线网络和有线网络的无缝连接。但这种组网方式对于环境的要求较高，屏蔽比较好或者连接的距离较远时，信号的覆盖范围和强度也会相应有所下降，针对此项，就要选择信号穿透能力强，连接性能稳定的产品才能保证网络连接的顺畅。

　　下面，我们将在安装、成本、可靠性、性能、安全性以上五个重要方面对无线和有线网络进行对比：

有线局域网

有线局域网需要使用以太网电缆和网络适配器。虽然两台电脑可以通过以太网交叉电缆实现互联，但是有线局域网一般还需要网络结点设备，比如HUB集线器、交换机或者路由器，以实现更多电脑的互联。

如果是通过拨号上网的用户，那么主机需要与调制解调器互联，并且主机上还要安装有Internet连接或者类似的软件，以供连接主机上的其余电脑也能够实现上网。使用路由器的用户就简单多了，它内置有防火墙功能，而且更容易实现多台电脑共享带宽。

安 装：

以太网电缆连接电脑可以通过网络结点设备进行连接，也可以电脑与电脑直接互联。考虑到现在家庭一般都走暗线，以太网电缆也就被安装在地板上或者墙壁里，这样不会影响美观。但是问题也来了，这样做会很耗精力和时间，尤其是你家中的电脑分布在不同房间的时候，难度会更大。现在，有些新的家庭里预先埋好了CAT5电缆，极大地简化布线过程，并可以尽量减少对美观的不利影响。

不同的网络拓扑结构和不同的网络连接设备、网络连接类型，就有不同的布线配置。不过再怎么不同，也不会比组建家庭影院难到哪里去。安装好所有的硬件之后，接下来就是进行系统配置了。在这一层面，无论是有线还是无线网络差别并不大。毕竟它们都要参照互联网协议和网络操作系统配置选项。另外，笔记本电脑或者其他便携式电脑，在无线局域网中具有更多的灵活性，完全不受电缆连接空间的限制。

成 本：

现在的以太网电缆、集线器或者交换机并不贵，而且这些设备（当然并不是指电缆）也含有随机附件共同出售，比如网络连接共享软件ICS(Internet Connection Sharing）。相反，路由器则贵了不少，但是相对于路由器更强大的稳定性和安全性，价格贵点也算是可以接受的，何况组建家庭局域网有更多的选择，完全可以不选购路由器。

可靠性：

以太网、集线器或者交换机都是比较可靠的，毕竟这方面的技术已经十分成熟。要出问题的话，一般也就是电缆连接松散导致网络掉线。当在有线局域网中安装或者去除某个网络设备时，一定要注意电缆的连接情况。

前几年，路由器由于技术问题，并没有集线器等设备那样高的可靠性。不过，这个多功能网络设备现在已经很成熟了，在搭建家庭局域网的时候，只需对路由器进行简单配置即可。而且路由器的内置防火墙功能，更能为整个家庭网提供一定的安全保护。

性 能：

有线局域网性能十分优越。传统的以太网连接只提供10Mbps的带宽，但是现在普遍使用100Mbps的快速以太网带宽，需要的也仅仅是更高一点的成本，但是相比因网速慢而浪费时间哪个更重要呢？而且现在硬件发展迅速，大多支持100Mbps，而且有些也已经开始支持千兆速率了。

在大量使用网络资源的时候，有线局域网中的集线器很容易造成网络拥堵。而如果使用以太网交换机的话，则完全可以避免这个问题，所增加的成本也仅仅是一台集线器的费用。

安 全：

对于接入Internet的任何有线网络来说，防火墙是最首要的考虑因素。众所周知，集线器和交换机本身并没有防火墙功能，对于使用这些网络设备的家庭用户，可以在主机电脑上安装防火墙，比如ZoneAlarm或者诺顿防火墙。而使用路由器的用户，则可以利用路由器本身具有的防火墙模块，在连接路由器的电脑上，打开配置页面进行简单配置即可。

　　无线局域网

无线局域网技术现在主要有三种Wi-Fi通信标准，它们分别是：

802.11g——是802.11b的继任者，在802.11b所使用的相同的2.4GHz频段上提供了最高54Mbps的数据传输率。

802.11n——新兴的标准，具有高达600 Mbps的速率，是下一代的无线网络技术，可提供支持对带宽最为敏感的应用所需的速率、范围和可靠性。

安 装：

与有线网络不一样，无线网络具有两种组建模式，即Ad-hoc与Infrastructure模式。Infrastructure(基础架构模式)指无线局域网与有线局域网通过某一接入点来进行相互间的通讯。Ad-hoc模式指无线备的计算机彼此之间直接进行通讯。这两者之间的取舍依赖于无线网络是否需要与有线网络共享数据或外设。

如果无线网络中的计算机需要有线网络的访问或是需要与有线网络的计算机共享外设比如打印机，则无线网络需要以Infrastructure模式进行设置。Infrastructure模式的基础核心为无线路由器或接入点，比如802.11g无线宽带路由器，需要作为无线网络中的主要通讯点。路由器将数据传送到配备有无线网络适配器的个人电脑，可以在特定的路由器半径范围内进行漫游。您可以安装多个接入点连接到路由器，从而扩大漫游的范围，也可以设置无线网络与您的以太网硬件之间的通讯。

如果无线网络相对较小，只需要与无线网络中的其它计算机共享资源，则可以用Ad-hoc(点对点)模式。Ad-hoc模式可以使配备有无线发送机与接收机的计算机相互之间直接通讯，从而没有必要使用无线路由器或接入点。Ad-hoc模式的缺点在于配备无线的计算机无法与有线网络上的计算机进行通讯。当然，无线配备的计算机之间的通讯也要受限于它们之间的距离以及干扰。

成 本：

无线网络设备普遍都比有线设备售价要高一些。随着802.11n产品的兴起，802.11g产品售价也开始降的较低。从零售价角度来说，无线网络设备成本一般是有线设备的3到4倍多。

可靠性：

无线局域网可靠性远没有有线局域网来得好。802.11g比较容易受到外界环境的干扰，比如一般的家电产品，无绳电话、微波炉，以及其它运行在2.4GHz频段上的设备。但如果安装仔细，重点排查这些干扰设备，则可以将不利因素降到最低。

总体来说，无线网络应用产品尤其是802.11n类的产品是当前比较新潮的东西，这类技术和产品要获得成熟可能还得需要段时间。

性 能：

802.11g标准在理想情况下的传输速率为54mbps，但是在一般使用环境中，其传输速率只有理论速率的一半左右。802.11n草案的理论传输速率均为300mbps。在实际使用中，它们的传输速率也只有理论速度的一半左右。另外，传输距离对Wi-Fi网络性能的影响至关重要。各主机分布范围越广，传输性能就越低。

整体而言，802.11g对于日常的网络访问或者文件共享是完全能够胜任的，但是，它们在多人办公或者大数据流传输中，则显得力不从心。

便捷和灵活性一定程度上，可以弥补它们在网络连接上的种种不足。尤其对于便携式笔记本电脑来说，可以不受电缆限制，在无线局域网覆盖的范围内任意使用。然而，在许多家庭用户中，他们一般拥有较笨重的台式机。即使用笔记本电脑的话，还必须受制于电源插座的影响。这样一来，也就多少影响了无线局域网的灵活性。

安 全：

理论上，无线局域网也并没有有线局域网那么安全。由于无线通信数据通过大气传输，只要在无线接入点（AP）覆盖的范围内，终端都可以接收到无线信号，很容易被人截获。

为了保证安全通信，无线局域网中应采取必要的安全技术，包括访问控制、认证、加密、数据完整性及不可否认性等。为此，我们建议你需要做到以下几点：

修改用户名和密码——修改无线网络设备管理页面的密码，而不使用默认的用户名和密码；

修改默认的服务区标识符（SSID）——若不修改或者只使用默认SSID的话，任何无线网络客户端都可以访问；

设置MAC地址过滤——限定访问网络的主机MAC地址，排除不速之客；

分配静态IP——为网络成员设备分配固定的IP地址，防止外来非法IP登陆。

　　总 结：

如果你十分在意家庭组网的成本，那么有线网络的组建无疑更适合你的需要。相反，如果你追求无线网络那样的方便、灵活性，那么你可以选择组建无线局域网，而且你还可以体验到无线网络带来的乐趣。

在此，对有线网络和无线网络的优缺点进行简单归纳：

相关文章阅读：

*无线网络安全不容忽视

*解决无线网络中由路由器引起的故障

*网线超过100米怎么办？

广州拓创：网络延伸器 无线音视频传输器

　　确定双绞线的类型

　　双绞线电缆中的导线是成对出现的，每2条为一对，并且相互扭绕。根据美国线缆规格(AWG)规定：双绞线中的导线全部应为4对，共8根。但是10M以太网标准规定只使用2对导线传输信号，所以3类双绞线中有些是2对的，而有些则是4对的。

　　快速以太网的出现，一方面将原来10M网络的速度从理论上提高了10倍，另一方面为将来更快速度的网络(千兆位以太网，传输速度为1000Mbps)作好准备，同时传输速度为100Mbps的5类双绞线也投入使用。虽然快速以太网只使用其中的2对，但千兆位以太网必须要用到全部的4对。

　　建议大家多看看网线上的标注，如标有“CAT3”的字样则一般为3类线，当标有“CAT5”的字样时说明为5类双绞线。

　　实际测试其速度

　　现在组建的网络一般都采用5类以上的双绞线，3类双绞线已属于淘汰产品。但是，一些双绞线生产厂商在5类双绞线标准推出后，便将原来用于3类线的导线封装在印有5类双绞线字样的电缆中出售。当你使用了这类假5类线后，网络的实际通信速度只能在很短的距离内达到5类双绞线所规定的100Mbps。

　　这种造假非常隐蔽，一般用户很难发现。这时，建议大家先购买一段，利用Windows98中的“系统监视器”或WindowsNTServer4.0中的“网络监视器”亲自测试一下。如果测试速度达到了100Mbps，则表明是5类双绞线。

　　若只有10Mbps，说明电缆中使用的是3类线的导线。这种方法不仅能够正确区别3类线和5类线，而且可以用于测试双绞线电缆中每一对导线的扭绕度是否符合标准，同时还可以测出导线中的金属介质是否合格。请注意：在进行网络速度测试时，双绞线的长度应为100米的标准长度，否则测出的数据没有任何实用意义。

　　相信自己的眼睛

　　并不是所有的网络布线都集中在装有空调的办公室中，所以网线必须具有一定的耐热、抗拉和易弯曲等性能：第你可以将双绞线放在高温环境中测试一下，真的双绞线在周围温度达到摄氏35℃至40℃时外面的一层胶皮不会变软，而假的却会。

　　为了保证连接的安全，真的双绞线电缆外包的胶皮具有较强的抗拉性，而假的却没有;双绞线电缆中一般使用金属铜，而一些厂商在生产时为了降低成本，在铜中添加了其他的金属元素，其直观表现是掺假后的导线比正常的明显要硬，不易弯曲，使用中容易产生断线。

　　真的双绞线外面的胶皮还具有抗燃性，而假的则使用普通的易燃材料制成，购买时可亲自试试;当你需使用屏蔽双绞线时，应注意屏蔽双绞线与我们常用的非屏蔽双绞线有很大的区别。与非屏蔽双绞线相比，在屏蔽双绞线的导线与外部胶皮之间多出了一层金属网和一层薄薄的绝缘材料，并且对应的水晶头的外面用金属包裹。

雷击形成的雷电流时间很短暂，但它巨大的破坏性是目前人类无法控制的，只能通过努力将雷击的能量给予阻挡并将它泄放入大地，以避免它所带来的危害。只有掌握了解了雷电的危害方式，才能更好的对雷击危害进行防护。雷电的危害途径不外乎直击、感应（LEMP 雷电磁脉冲辐射）、传导（雷电波的侵入和反击）几个方式。下面分别介绍如下：

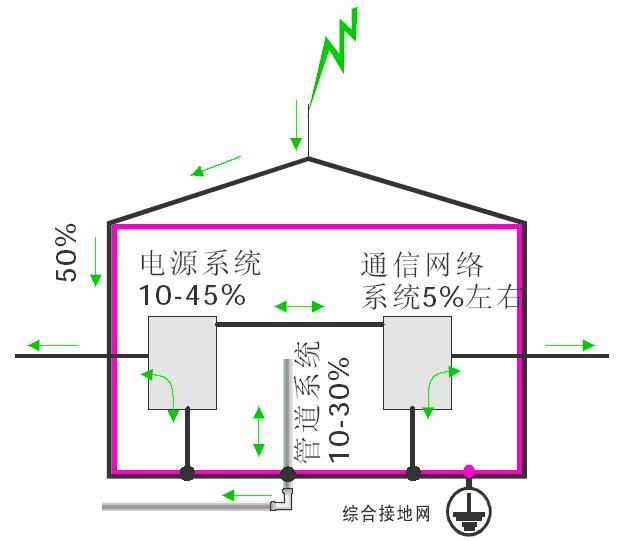

直击雷：雷电直接击中建筑物，雷电的不到50％的能量将会从引下线等外部避雷设施泄放到大地，其中接近40％的能量将通过建筑物的供电系统分流，其中5％左右的能量通过建筑物的通信网络线缆分流，其余的雷击能量通过建筑物的其他金属管道、线缆分流。这里的能量分配比例会随着建筑物内的布线状况和管线结构而变化。

附图1 直击雷示意图

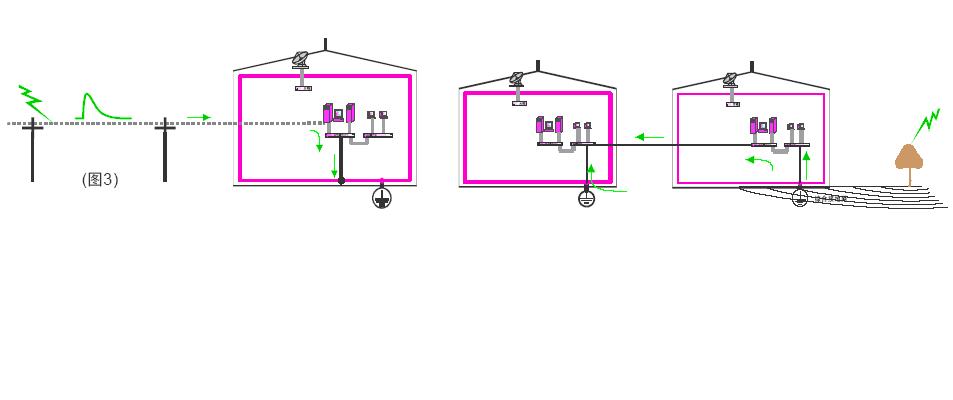

传导雷（雷电波侵入）：在更大的范围内（几公里甚至几十公里），雷电击中电力或信息通讯线路，然后沿着传输线路侵入设备。其中地电位反击也是传导雷中的一种：雷电击中附近建筑物或附近其他物体、地面，导致地电压升高，并在周围形成巨大的跨步电压。雷电可能通过接地系统或建筑物间的线路入侵，雷电延建筑物内部设备形成地电位反击。

附图2 传导雷示意图

A-1

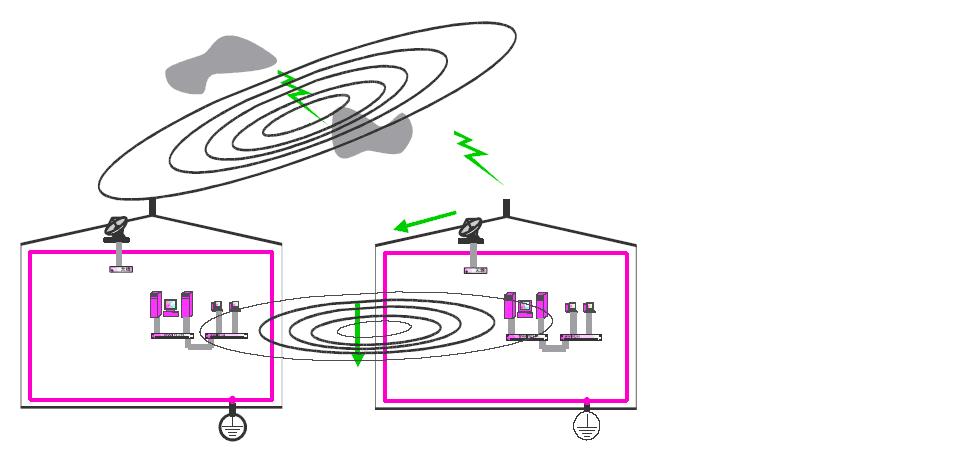

感应雷（雷电波感应）：在周围1000公尺左右范围内（有资料为500公尺或1500公尺，距离应随着雷击大小和屏蔽措施而变化）。发生雷击时，LEMP（雷电磁脉冲辐射）在上述有效范围内，在所有的导体上产生足够强度的感应浪涌。因此分布于建筑物内外的各种电力、信息线路将会感应雷电而对设备造成危害。

附图3 感应雷示意图

内部防雷系统是为保护建筑物内部的设备以及人员的安全而设置的。通过在需要保护设备的前端安装适合的避雷器，使设备、线路、与大地形成一个有条件的等电位体。将可能进入的雷电流阻拦在外，将因雷击而使内部设施所感应到的雷电流得以安全泄放入地，确保后接设备的安全。本文所述交换机的防雷主要是内部防雷，主要分两部分进行防护：

1、电源防雷

当交流电源线从户外引入，直接接到交换机电源口时，交流电源口应采用外接电源避雷器的方式来防止交换机遭受雷击。交流电先进入电源避雷器，经电源避雷器后再进入交换机。而直流电源已经经过一次以上的AC/DC 变换，防护条件较好。为保险起见，也可以在机箱外部安装并联式直流电源防雷器。

2、网口防雷

对于交换机的电口，如果在室外布线，请在该信号线进入交换机接口前先串接网口避雷器，以避免交换机因雷击而损坏。

另外，交换机的良好接地也是交换机防雷的重要保障。如果交换机被安装到工作台上，交换机的地线必须可靠接地。如果交换机被安装到19寸标准机架上，则不要求必须连接接地线，但是要求机架有良好的接地。

说明：根据国内外对雷击的研究，95%以上的雷击是发生在云对云的放电，此时的雷击对地面设备的影响则全部是通过感应雷发生作用的。对于数据网络等弱电设备，感应雷的所产生的破坏比在强电系统中大许 多，因此在没有采取有效防雷措施的情况下，可能出现照明电系统没有损坏，但是数据网络设备已经雷击损坏的情况。

BNC接头是有别于普通15针D-SUB标准接头的特殊显示器接口。松套伸缩接头由RGB三原色信号及行同步、场同步五个独立信号接头组成。主要用于连接工作站等对扫描频率要求很高的系统。BNC接头可以隔绝视频输入信号，使信号相互间干扰减少且信号频宽较普通D-SUB大，可达到最佳信号响应效果。

下面介绍一下BNC焊接方法：

（示意图）

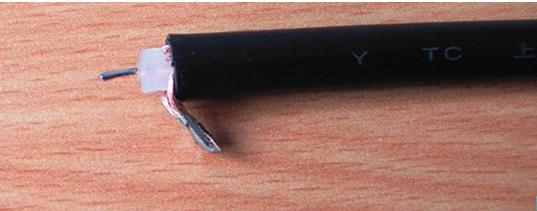

第一步：

将上过锡的屏蔽网和芯线用斜口钳剪断，屏蔽网和芯线分别留长约7mm和3mm。

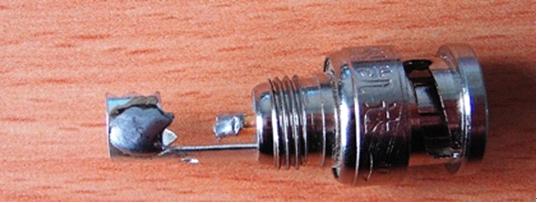

第二步：

用电烙铁给BNC头上锡，一定要足够的锡以保证焊接强度。

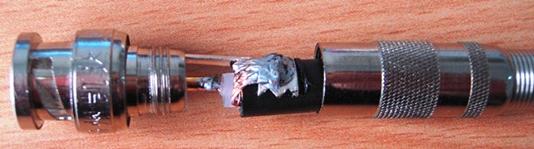

第三步：

将上过锡的线缆与上过锡的BNC头直接焊接。整理毛刺。
