高清VGA双绞线音视频16路发射器

高清VGA双绞线音视频16路发射器 (TOP-UV416AT)

高清VGA双绞线音视频16路发射器
点击查看大图

VGA双绞线传输器产品介绍】

  高清VGA双绞线音视频发射器是一个具有长距离驱动能力的高品质音视频信号传输设备,广泛应用在液晶、等离子平板多媒体广告工程中。TOP-UV416AT需要与16个高清VGA视音频接收器TOP-UV401AR配对使用,传输16路信号,信号发射端可以接台液晶电视,16个接收远端一共可以接32台液晶电视。TOP-UV416AT+TOP-UV401AR可将电脑主机输出的RGBHV形式VGA、SVGA、XGA、SXGA、WXGA(16:9)、UXGA等信号,通过非屏蔽五类及五类以上双绞线(CAT5/5E/6)平衡传输,高保真地传输300米,传输后的视频效果没有重影、没有拖尾、画面清澈如初,线材好时可达500米。

  TOP-UV416AT干扰抑制及抗电磁辐射能力较强,既可以在各种干扰情况较复杂的环境里使用,又不对外界产生电磁干扰,是相当环保的产品。同时,此设备使用的传输介质为五类或五类以上非屏蔽双绞线(普通网线),这种线在工程中使用极为广泛普及,布线方便简单,可以最大限度地简化工程布线,该设备让立体声音频和视频共缆传输,因而十分经济。与传统视音频传输方案相比,采用双绞线视频传输器可以极大地降低成本,提高性能;与其他同类产品相比,广州拓创产品的性能更强,稳定性更好,性价比优势更为明显。UTP产品展现给您的,是最优异的效能表现。

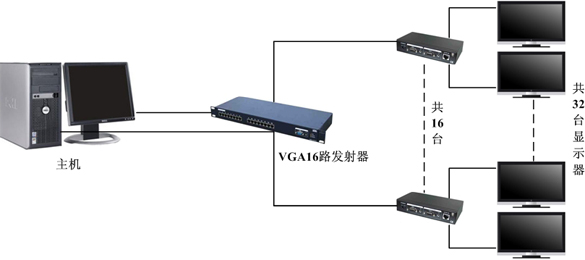

VGA双绞线传输器产品组合应用】

【双绞线传输设备应用简介】

  双绞线的使用由来已久,在很多工业控制系统中和干扰较大的场所以及远距离传输中都使用了双绞线,我们今天广泛使用的局域网也是使用双绞线对。双绞线之所以使用如此广泛,是因为它具有抗干扰能力强、传输距离远、布线容易、价格低廉等许多优点。双绞线对信号也存在着较大的衰减,视频信号如果直接在双绞线内传输,也会衰减很大,所以视频信号在双绞线上要实现远距离传输,必须进行放大和补偿,双绞线视频传输设备就是完成这种功能。

  加上一对双绞线视频收发设备后,可以将高清1600×1200◎60HZ的VGA图象信号传输到300m-600m。双绞线和双绞线视频传输设备价格相对光纤和光端机来说都更便宜许多,在中短距离传输上不但没有增加系统造价,反而简化的工程布线等操作程序。所以,在安防中高清VGA监控系统、高清视频网络广告系统、多媒体网络教学等等系统中用双绞线进行传输具有明显的优势:

  1)传输距离远、传输质量高。由于在双绞线收发器中采用了先进的处理技术,极好地补偿了双绞线对视频信号幅度的衰减以及不同频率间的衰减差,保持了原始VGA图象的亮度和色彩以及实时性,在传输距离达到300m或更远时,图象信号基本无失真。

  2)布线方便、线缆利用率高。一根非屏蔽双绞线既可以传输高清VGA图像信号,还可以传输高保真立体声音频信号。另外,楼宇大厦内广泛铺设有5类非屏蔽双绞线,随便取其一根就可以传输一路信号,无须另外布线,即使是重新布线,5类缆也比光纤、同轴缆容易,大大简化了工程布线难度,提高了线缆利用率,同时避免了各种信号单独布线带来的麻烦,减少了工程造价。

  3)抗干扰能力强。双绞线能有效抑制共模干扰,即使在强干扰环境下,双绞线也能传送极好的图象信号,而且,多根双绞线相互之间不会发生干扰。

  4)可靠性高、使用方便。利用双绞线传输高清视频信号,在信号源出接入专用发射机,在远端显示设备上要接入专用接收机。这种双绞线传输设备价格便宜,使用起来也很简单,无需专业知识,也无太多的操作,一次安装,长期稳定工作。

  5)价格便宜,取材方便。由于使用的是目前广泛使用的普通5类、超5类、6类非屏蔽双绞线,各地都购买容易,而且价格也很便宜,给工程应用带来极大的方便。

VGA双绞线传输器产品特点】

★1、可将VGA视频和音频信号传输最远达500米

★2、支持VGA、SVGA、XGA、SXGA、WXGA、UXGA等信号

★3、实时视频音频同步传输,无延时,抗干扰强

★4、使用单根非屏蔽双绞线(CAT-5、CAT-5E、CAT-6)传输音视频,成本低廉

★5、无需驱动程序,无需设置网络参数,使用安装简单方便

VGA双绞线传输器产品性能】

传输介质

非屏蔽5类线或5类以上双绞线 (UTP CAT 5/5E/6)

核心性能技术指标

带宽:DC~350MHz

微分增益:< 0.05%

微分相位:< 0.05o

信噪比(加权):90dB

电源要求

电源输入:220V,功率小于15W

输入阻抗

VGA视频:75Ω

VGA同步:4.7KΩ

立体声音频:5KΩ

输入电平

VGA视频: 0.7Vpp

VGA同步:TTL

立体声音频:0.75Vpp

视音频信号输入

输入VGA视频:1路

输入立体声音频:1路

视音频信号输出

视音频信号输出:16路RJ45

本地监控/扩展输出:3组VGA+AUDIO

身份校验及控制端口:RS232

工作环境

工作温度范围: -25℃ ~ +70℃

相对湿度:0~ 95%( 非冷凝)

外形尺寸

长×宽×高:440mm×160mm×43mm

信号指示灯

VIDEO信号指示灯:当有VGA信号接入时,该信号灯亮指示。

AUDIO信号指示灯:当有音频信号接入且有音频信号时,信号灯随信号强弱明暗闪烁。

POWER电源指示灯:有电源接入时,该指示灯亮指示。

VGA双绞线传输器产品应用范围】

液晶、等离子平板多媒体广告工程

大屏幕LED幕墙显示工程

大型投影设备演示系统

工业自动化控制系统

大中型音视频会议系统

医疗监护显示系统

银行、证券、金融系统

安防VGA小区监控系统

多媒体网络教学系统

长距离KVM延长器、切换器

远距离网络服务器监控

大中型中央控制系统

军事演习指挥系统

......

VGA双绞线传输器报价及双绞线视频传输器价格

VGA双绞线传输器报价双绞线视频传输器价格具体请拨打电话13682233979 咨询
