 国内首创TOP-DMX512到以太网、以太网到TOP-DMX512协议转换器 |
|
放大图片
|
|
|
在影视灯光领域，网络化是灯光控制的发展趋势。EL100_DMX转换器完全符合DMX512灯光控制协议和TCP/IP标准，以极高的性价比将您的DMX512网络轻松地接入以太网。
|
|
|
以太网到DMX512协议转换器
特点
简单易用的基于MAC搜索操作界面，可用于设置IP地址、控制参数等
内置软件、硬件双重看门狗、可保证长期稳定运行
10Mbps Ethernet界面
可靠的系统核心适用于安全性和长期运行的系统应用
支持易用的WINDOWS DLL远程控制和管理
|
|

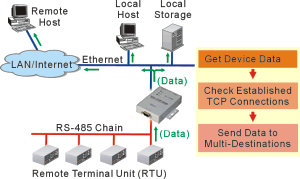

主要应用：
让您的 RS-232/422/485 立即网络化
门禁/安防/考勤系统；工业现场联网监控；仓储自动控制系统；医疗/生化/实验仪器联网自动化；大型零售(POS)系统联网自动化；其它远程和分布式串口设备控制。
|
|
|
RJ45 RS-232 port pin assignment
|
 |
| Pin |
RS-485(2W) |
| 1 |
- |
| 2 |
- |
| 3 |
Data+(B) |
| 4 |
Data-(A) |
| 5 |
GND |
| 6 |
- |
| 7 |
- |
| 8 |
- |
| 9 |
- |
|
规格
LAN
| Ethernet |
10 Mbps, RJ45 x 1 |
| 保护措施 |
内建1.5 KV电磁隔离 |
Serial
| 界面 |
RS-232, RJ45 8-pin |
| RS-232 |
TxD, RxD, RTS, CTS, GND（RTS,CTS可选） |
| RS-485 |
Data+, Data-, GND |
| RS-422 |
TxD+, TxD-, RxD+, RxD-,
RTS+, RTS-, CTS+, CTS-, GND(RTS+/-,CTS+/-可选) |
串口通讯参数
| Parity |
None, Even, Odd |
| Data
bits |
5, 6, 7, 8 |
| Stop
bit |
1,2 |
| 流量控制 |
RTS/CTS, XON/XOFF(可选) |
| 速度 |
300 bps to 115.2Kbps |
软件功能
| Protocols |
ARP,ICMP, IP, TCP, UDP等协议，提供UDP模式、TCP客户模式、TCP服务器等三种工作模式 |
| Utilities |
EL-100 Administrator for
Windows 95/98/ME/NT/2000/XP |
| UDP、TCP测试程序 |
可工作于Window 95/98/ME/NT/2000/XP
|
| 设置 |
高效的搜索配置,或Windows dll 动态配置 |
电源要求
| 电源输入 |
10-15 VDC，推荐12
VDC |
| 消耗功率 |
60 mA @ 12 VDC (max.) |
环境
| 操作温度 |
0 to 55°C (32
to 131°F), 5 to 95% RH |
| 存储温度 |
-20 to 85°C (-4
to 185°F), 5 to 95% RH |
|
|
|
|
|
|
