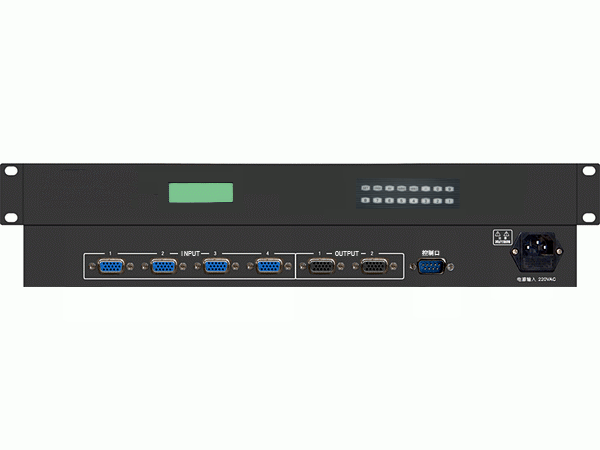

VGA矩阵切换器 |
|
产品描述： |
VGA矩阵切换器是为了将计算机显示信号进行重新分配和组合的矩阵交换设备，该设备可将任意路VGA输入信号切换到输出通道的任意通道上去。 |
|
|
|
|
|
|
| 产品特点： |
|
拓创TOPTRON系列VGA矩阵采用高亮LCD屏显示，信号通道状态一目了然。
矩阵具有掉电现场状态保护功能；
高带宽矩阵切换芯片，图像清晰稳定。
采用高切速换集成电路，切换速度 200ns(最长时间）
多种控制方式，前面板控制，RS-232控制协议（随机软件）、红外遥控
主要应用于视频会议、广播电视中心，电视教学、智能监控、控制中心等场合。
|
|
|
| |
|
 |
相关参数： |
|
| |
带宽
300MHz(-3dB)满载
切换速度 200ns(最长时间）
串扰
0-10MHz只是+0.1dB
0-30MHz只是+6dB到-0.8dB
-50dB@5MHz,-45 dB到-0.8dB@10MHz
输入接口 HD-15F
输出接口 HD-15F
最小输入电平 0.5Vp-p
最大输入电平 2.0Vp-p
阻抗 75Ω
控制方式： 前面板控制，RS-232控制协议、红外遥控
控制端口： RS-232,9针COM连接口
供电电源 AC 220V/50Hz
安装尺寸 19英寸带标准机架式
平均无故障时间 30000小时 |
|
|
|
|
| |
|
| |
|
|
