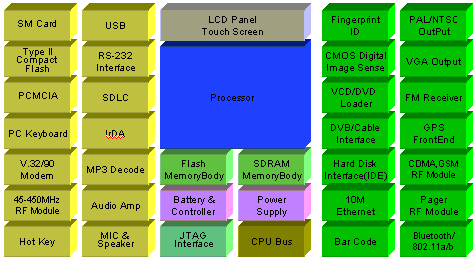

PDA作为便携式电子设备，人们已赋予它越来越多的功能和用途。通过分析已有PDA的功能和我们现在可能设想到的潜在功能，在硬件设计上，我们可以归纳出下列框图。

    通过选择不同的CPU或MCU，及裁剪各功能块、采用不同的OS，我们可以得到不同的应用方案，从电子词典到高端的应用，都可以实现的产品，其性能完全可以。
    Processor：主处理器。采用StongARM(Intel)、XScale(Intel)、DragonBall(Motorola)在PDA产品中三个具有代表性的微处理器，其特点是，功耗低、周边集成，能满足特定应用的要求。除此之外，还有Toshiba,MIPS,Zilog,甚至MCS-51系列的单片机或处理器，都可以用来担当主处理器的脚色。
    Flash：存放系统程序和用户数据。目前业界提供可用于存放程序和数据的Flash，容量最大的是Intel的多值逻辑技术的StrataFlash，工作电压在3.3V时的单片容量为128Mb；另外64Mb到8Mb的Flash已有很多厂商能够提供，如AMD系列的有STM、Fujitsu、Atmel，Intel系列的有STM等。
    SDRAM：获得比SRAM更大的容量，满足现代时尚的需要。存放临时数据，有些应用利用SDRAM通过后备电池存保存用户数据以节约成本。
    JTAG Interface：随着处理器的集成都提高和功能的复杂，处理器能提供JTAG接口供程序开发、Flash编程等功能，可以大大降低系统的开发成本。大多数处理器的JTAG具有边界扫描能力，对于管脚密度高，或μBGA封装的芯片，可以通过这种方式测试焊接的可靠性。
    在处理器左边的两列黄色块图，已是大家熟悉的接口，正在逐步成为PDA或便携式设备的基本周边，不同的裁剪，可以设计出适应不同应用层面的产品。其中RF功能我们可以认为是近距离或可视距离范围内的无线通讯，目前数据通讯速率可达56Kbps，在通讯协议的控制下，可以实现小范围内多点通讯，例如学生用电子书包，老师和学生之间可以通过无线方式布置和提交作业。这种联接方式，可以让游戏者在公共场合，无联接地交换数据，实现多人竞技游戏、交友、聊天等，相识的和不相识的人都可以加入，只要你发出无线邀请。
    在处理器右边的两列绿色块图，是最具有时尚风格的应用。包含其中的部分功能，就可使PDA具有特殊的功能设备。例如从CD-ROM获的数据，可以实现电子地图、电子游戏、MP3、音乐CD功能，再加上VGA或PAL/NTSC输出，甚至可以成为KTV和VCD播放器；如果配接小尺寸硬盘，从VGA接口输出到LCD监视器或投影仪上，做产品介绍、企业规划宣传时，就算是现在最小的笔记本电脑都显得庞大；增加寻呼机的接受模块，可以成为使用成本低廉的数据接收机；增加FM接收头，可以接受不同调频音频信号；使用有线或无线网络资源，除享受全球互联网的信息外，还可以接收到来自地球另一端的网络数字音频节目；GPS模块可以让移动人在任何时候都能和他人保持快速的联络，不再局限于语音，传真和电子邮件传送不再要求人们一定要在办公室内完成了；数字影象信息的获取，使得远程图象监控、远程医疗、诊断、教学、视频会议等应用变得更加方便。等等这些应用，可以大大扩充我们的视野，增加我们的活动半径，那时商务旅行人士有谁还会再背个大电脑包，吃力地上下飞机？

设计实例:

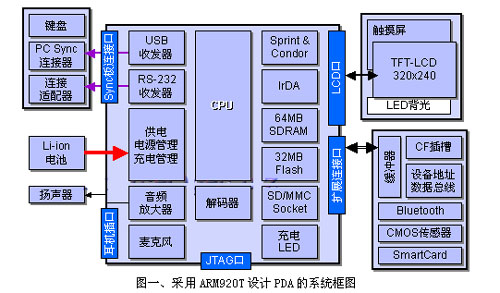

      (1) 本方案是采用Motorola的ARM920T设计的PDA，系统框图如下图所示。


主要参数：
  CPU: ARM920T 200MHz(Motorola MC9328MXL)；
  显示: AU 3.5 Reflective TFT LCD with LED front light 65,536色；
  ROM: 32MB Flash
  RAM: 64MB SDRAM
  音效: 内置单声道麦克风、内置单声道扬声器、立体声耳机插口；
  触屏：电阻式触屏；
  SD/MMC: 1个SD卡插槽，MMC Ver3, 1.0标准SDMC；
  USB: USB 1.1从口；
  红外：IrDA, 115Kpbs；
  串口：RS-232口；
  LED: 红(在充电指示)、绿(软件运行或电池故障指示)
  电源管理：Full featured - Sipports Run, Idle and Sleep modes
  复位：设置复位开关；
  电池：3.7V锂离子电池
  物理尺寸：主板尺寸为65x53x5.5mm
  电源适配器：5V直流；
  外部连接器：Possible integration、CF卡、Sensor、Bluetooth、SIM Card、其他

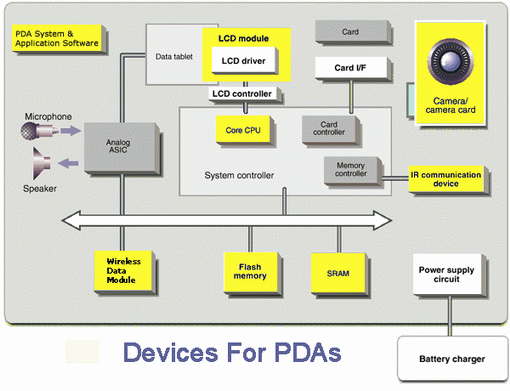

        (2)Sharp PDA系统框图

        (3)美国国家半导体PDA解决方案

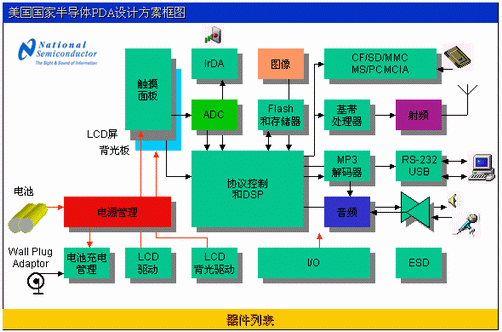

        美国国家半导体(National Semicondustion，以下简称NS)在PDA/便携式产品中，为设计者提供多种半导体器件，在您集成音频、影像、输入/输出、射频、模拟/数字转换、运放/比较功能时，可以在NS的产品线中选择。如下图是典型的PDA系统框图。

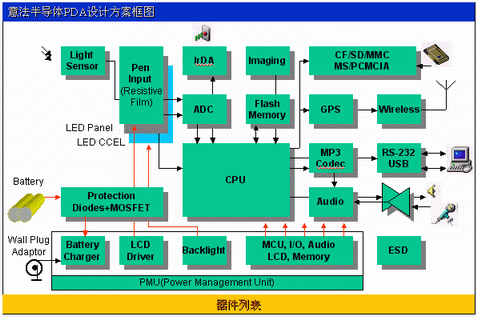

        (4)意法半导体PDA应用框图

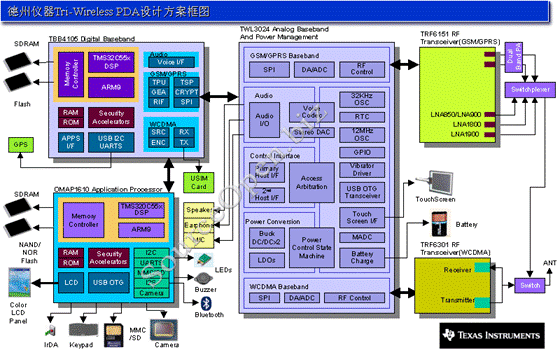

        (5)TI无线通讯Tri-Wireless PDA概念机方案

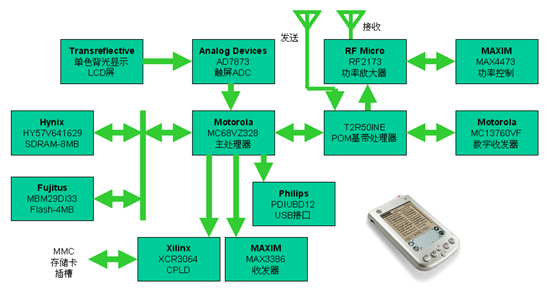

(6) Palm PDA硬件结构框图

应用领域
1）通用型PDA类产品
  通用型PDA类产品是类似于"商务通"的面向大众市场的数字助理产品，其基本功能一般包括记事、备忘、电子词典、名片管理、计算器等功能。
2）网络型PDA类产品
  网络型PDA类产品除具有普通PDA功能外，还具有强大的网络连接功能，通过有线和无线的形式连接专用服务网络或Internet，可以实现信息的下载、软件的升级和电子商务等全新功能。
3）行业专用型PDA类产品
  行业专用型PDA类产品是目前和未来一段时间内具有广阔市场前景的数字办公产品，主要应用行业为政府机关、公安部门、军队、工商税务部门、保险机构、医院、学校等部门，我们提供的硬件和软件开发平台将是设计和开发此类PDA产品的最有力的工具。
4）信息家电类产品
  信息家电是传统家电走向信息时代和网络时代的必然选择，在国际上，智能家居或网络家庭的概念已得到众多大公司的重视，尽管信息家电距离目前中国的市场还有不小的距离，但应该看到的是随着网络的普及和商家服务意识的提高，信息家电走向市场的步伐已逐渐加快，以网络冰箱、网络微波炉等为代表的新一代信息家电产品已出现在国际市场上。
