【双绞线视频传输器产品介绍】
TOP-US802C是一款主要应用在安防、教学等领域的高清晰AV信号无源双绞线视频传输设备，它使用五类或五类以上非屏蔽双绞线作为传输介质，能够实时传输彩色或单色PAL NTSC SECAM等制式的基带视频信号。还可以将一路12－24V的直流电源以及一路控制信号传输到200米，给摄像头提供电源并将控制信号传回监控中心，简化工程布线。

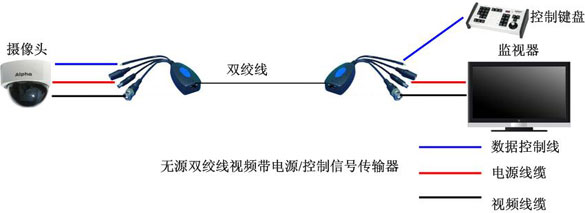

【双绞线视频传输器产品应用图】
【双绞线传输设备应用简介】
双绞线的使用由来已久，在很多工业控制系统中和干扰较大的场所以及远距离传输中都使用了双绞线，我们今天广泛使用的局域网也是使用双绞线对。双绞线之所以使用如此广泛，是因为它具有抗干扰能力强、传输距离远、布线容易、价格低廉等许多优点。双绞线对信号也存在着较大的衰减，视频信号如果直接在双绞线内传输，也会衰减很大，所以视频信号在双绞线上要实现远距离传输，必须进行放大和补偿，双绞线视频传输设备就是完成这种功能。加上一对双绞线视频收发设备后，可以将图象传输到1至2km。双绞线和双绞线视频传输设备价格都很便宜，不但没有增加系统造价，反而在距离增加时其造价与同轴电缆相比下降了许多。所以，安防监控、多媒体网络教学等等系统中用双绞线进行传输具有明显的优势：
1）传输距离远、传输质量高。由于在双绞线收发器中采用了先进的处理技术，极好地补偿了双绞线对视频信号幅度的衰减以及不同频率间的衰减差，保持了原始图象的亮度和色彩以及实时性，在传输距离达到1km或更远时，图象信号基本无失真。如果采用中继方式，传输距离会更远。
2）布线方便、线缆利用率高。一对普通电话线就可以用来传送视频信号。另外，楼宇大厦内广泛铺设的5类非屏蔽双绞线中任取一对就可以传送一路视频信号，无须另外布线，即使是重新布线，5类缆也比同轴缆容易。此外，一根5类缆内有4对双绞线，如果使用一对线传送视频信号，另外的几对线还可以用来传输音频信号、控制信号、供电电源或其它信号，提高了线缆利用率，同时避免了各种信号单独布线带来的麻烦，减少了工程造价。
3）抗干扰能力强。双绞线能有效抑制共模干扰，即使在强干扰环境下，双绞线也能传送极好的图象信号。而且，使用一根缆内的几对双绞线分别传送不同的信号，相互之间不会发生干扰。
4）可靠性高、使用方便。利用双绞线传输视频信号，在前端要接入专用发射机，在控制中心要接入专用接收机。这种双绞线传输设备价格便宜，使用起来也很简单，无需专业知识，也无太多的操作，一次安装，长期稳定工作。
5）价格便宜，取材方便。由于使用的是目前广泛使用的普通5类非屏蔽电缆，购买容易，而且价格也很便宜，给工程应用带来极大的方便。
【双绞线视频传输器产品特点】
★传输效果好：实时传输清晰的AV信号，视频效果质量高。
★传输距离远：无需电源传输距离200米。
★兼容电源传输：传输一路12－24V直流电源。
★传输控制信号。
★安全性能高：干扰抑制，3级防雷，耐火耐高温，电源极性反接保护，抗静电、低EMI、过压、过流、短路、限幅等线路瞬态冲击保护。
【双绞线视频传输设备产品性能参数】
外观尺寸：见实物
外壳材料：ABS塑料机身
外观颜色：黑色亚光
输入输出：BNC接口、RJ45、DC5.5公头/母头
输入信号：1－2Vp-p 非平衡输入
输出信号：1－2Vp-p 平衡输出
视频传输距离：0-300M (CAT-5/5E/6 UTP)
防雷抗干扰：内置抗静电/感应雷击保护
视频
频率响应: DC to 6MHz
共模抑制比:0 to 6MHz? 60dB（典型）
阻抗：同轴电缆（BNC公头）75欧姆
UTP（非屏蔽双绞线）100欧姆
线缆要求
线缆类型：非屏蔽双绞线对、24-16AWG
线缆类别：5类或5类以上
线缆阻抗：100±20欧姆
分布电容：小于62pF/m
DC环路电阻：18欧姆/100m
电源要求
视频无需电源
可为远端摄像头提供供电
环境要求
工作温度：-20℃～70℃
相对湿度：0～95%(非冷凝)
储存温度：-40℃～150℃
瞬态抑制
6000V 1.2μS x 50 μS
3000V 8μS x 20 μS接地端子接入大地
【双绞线视频传输设备产品应用范围】
安防监控系统
多媒体网络教学系统
液晶、等离子平板多媒体广告工程
大屏幕LED幕墙显示工程
大型投影设备演示系统
工业自动化控制系统
大中型音视频会议
医疗监护显示系统
银行、证券、金融信息显示系统
远距离网络服务器监控
大中型中央控制系统
军事演习指挥系统
……
