1.客户功能需求分析

通过拓创硬件设备和拓创超强功能的软件平台，为您精心量身定做，以达到：
①通过触摸屏控制三台投影机的开关。
②要求布线简洁，将多路电脑的VGA和音频信号任意切换并同步输出到1台投影机及四个液晶显示器上,显示相同的内容，同时本地主机的显示器也能显示高清晰的VGA计算机信号。
③通过触摸屏可以分别联动同时控制电动幕与电动吊架以及液晶升降架的升降，或独立操作以上各设备的单独升降。
④通过触摸屏可以对各类设备电源进行统一管理，保护投影机等贵重设备，延长寿命。
⑤整个系统布线简洁，维护方便，操作简单。

2.系统信号源及显示终端

VGA信号源 8路
音频信号源 6路
显示设备输出 5台（1台投影机、4台液晶显示器）

3.所须设备清单

拓创 TOP-VG0802 VGA矩阵 一套
拓创 TOP-ZK6000无线触屏中控套装 一套
拓创 TOP-P8四路继电器箱 一套
电动幕 一幅
电动吊架 一幅
液晶升降架（17寸） 四幅
会议表决系统 一套
一分二VGA分配器 八套
云台 三只

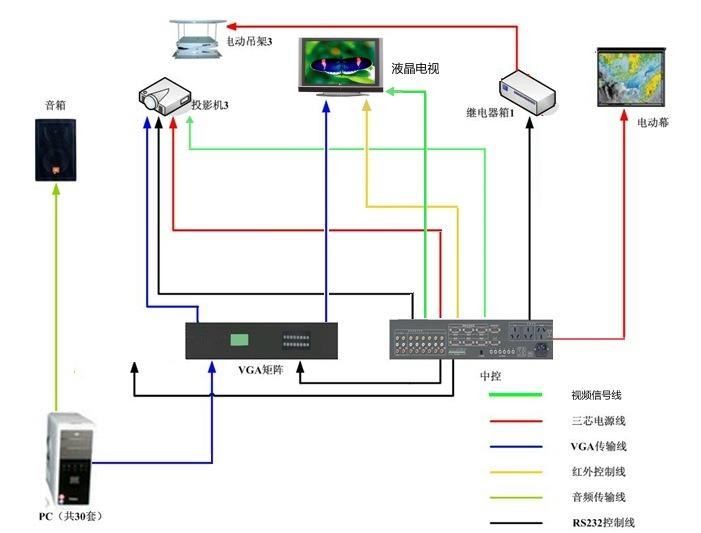

4.系统连接结构图

5.系统产品介绍
5．1 TOP-ZH6000

TOP-ZH6000触屏套装中控系统是针对高端会议室系统的经典之作，充分考虑了多投影显示工程的具体需求，用最优秀的性价比为双投影工程提供了完美的解决方案，同时也保留了拓创中控强大的图形化界面编程特性。中控主机外观图如下：

产品参数介绍:
①自带6x2视频矩阵、视频带缓冲，150M带宽，信号无任何衰减；
②自带6x2音频矩阵,视频带缓冲，150M带宽，信号无任何衰减；
③6路可编程RS232控制口,支持第三方控制协议，可控制大型RGB矩阵、AV矩阵等；
④提供4路强电控制；
⑤提供6路可编程红外控制口；
⑥自带红外学习
⑦触屏采用无线双向方式与控制设备进行通讯；

5.2TOP-ZK6000触屏

外形尺寸：222mm（长）×145mm（宽）×86mm(高)
特点：
①高档无线彩色触摸屏
②可方便的编制和动态下载多语言的控制画面和信息画面
③具有红外学习功能
④采用无线/有线双向方式与控制设备进行通讯
⑤屏幕鲜艳亮丽，可视视角范围宽
技术参数：
①类型：触摸式无源矩阵，256色LCD触摸屏。
②尺寸：6英寸
③分辨率：320×240
④照明/对比度：数字可调高亮度和对比度
⑤可视视角：宽视角
⑥连接：RS-232，RS-485（可选），8针RJ45
⑦内存：16Mb，可升级到2Gb
⑧可选附件：RS-485，8针RJ45，单/双向无线模块
⑨无线距离：可视距离，80米
⑩红外：有学习功能，具有载波识别功能
⑾电源：12V，最大功率5W
⑿充电电池：锂电，可连续工作8小时，自带充电器

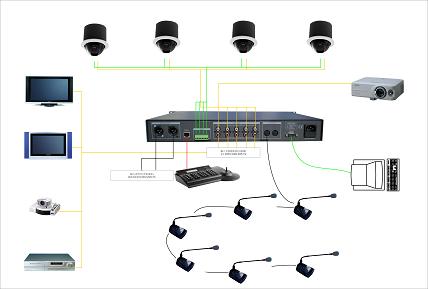

5.3桌面讨论型会议系统
TOP-600H视像跟踪会议系统，集会议讨论、跟踪功能、四进二出的视频跟踪切换，使四个会议跟踪摄像球的视频自动切换功能于一体。先进的4路RS485通讯控制跟踪摄像头，与串口同步控制，操作员只需要通过会议主机和键盘就可以轻松完成对会场的安装调试、预置位设置以及对会议全过程进行实时的监控。高保真的数字语音处理，并实现左右立体声的音频同步输出功能；主机还具有发言单元的数量限制模式、先进先出模式、自由讨论模式三种模式。
功能特点：
①话筒连接数量：每路话筒连接口可串联30至话筒，一台主机最少可连接60个话筒单元
②前面板带话筒输入口，可以直接跟会议系统单元对话，方便设备间和会场沟通
③扩展性：增加扩展器可支持128个单元(地址为1-128)
④最大话筒打开数量：非先进先出模式时,主席位最多开咪数量为20个
⑤工作模式:设有同时工作话筒数量“1”、“3”、“6”限制模式和先进先出模式，自由讨论模式
