目前，整个世界已经进入了信息爆炸时代，信息的显示已由过去的仅用一、二台等离子就能完成的场合被如今的必须由更多的等离子单元组成的大屏幕拼接系统所取代。而且，大屏幕拼接的功能和作用已不是仅用一、二台等离子所能达到的。随着大屏幕拼接技术的日益发展，大屏幕拼接的应用领域也越来越广泛，如：军队指挥、电力和电信网管调度、气象分析、水利和水调、交通、安防、娱乐、远程视讯会议等场合。 大屏幕拼接系统主要用于显示大量的信息，如：视频图像、计算机模拟图像、网络信息图像等。这些信息的显示方式可以是：单屏显示、任意开窗口、任意漫游等。
一.系统概述
本方案是为承接拓创4X4大屏拼界系统而设计。根据现场状况及用户功能需求，本系统由以下部分组成：
1、显示系统——等离子墙
由16个等离子拼接墙等离子单元组成。
2、图形处理系统
实现信号的单屏显示、任意开窗口、任意漫游、远程信号投放及远程控制等。
3、信号切换系统
用于对现场的信号源实现自由传送。
4、会场控制系统
用于控制显示系统、信号切换系统、环境控制、DVD、录象机等的功能控制。
5、信号源
信号源包括视频信号、电脑信号、网络信号几部分组成。
二.系统技术方案

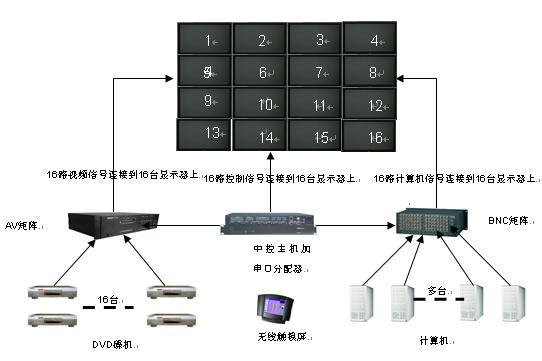

1、系统连接框架图
2、系统的组成和工作原理：
本方案属高级配置，通过对无线触屏的控制，可实现16台显示器显示16个不同的视频或计算机信号，亦可拼屏显示任意一路计算机或视频信号
3、系统实现的功能：
实现VGA、AV、网络信号的任意拼接，逻辑屏的任意漫游、移动、缩放。
用中控控制DVD、图像处理器、功放，实现A/V系统的自动化控制；
通过主机上的RS232口控制等离子拼接单元、AV矩阵和RGB矩阵，实现等离子拼接单元的功能控制及所有音视频、VGA信号的自由切换；
通过矩阵切换器和图象拼接处理器，可实现任意输入信号的切换，并以任意画面形式投放到等离子拼接墙上。以实现信号切换、图象切换和全屏幕放大的效果。
通过控制AV矩阵，可以实现将所有的视频切换到图形处理器及等离子拼接单元，音频切换到音响系统。
三.各部分主要特点及设备说明
1.等离子墙
本方案等离子显示器采用三星等离子显示器。
型号 PPM42
面板 对角线尺寸 42"
分辨率 1024*768
点距 0.912(H)*0693(V)
亮度(典型值) 1300cd/㎡
对比度 10000:1
连接方式 PC输入 VGA/DVI/BNC
视频输入 CVBS/S-Video/Component
网络功能 N/A
电源 音箱(可选) 10W*2
功耗(最大) 380W
待机功耗(最大) 1W
电源管理 AC 100-240V(+/-10%),50/60Hz
机械指标 重量(净重/底座) 34.5
VESA壁挂 600*400(mm)
边框颜色 银色/黑色
尺寸(无底边) 1027*630.5*96.5(mm)
边框厚度 40(mm)
运行环境 运行温度 0℃-40℃
湿度 20-80%
增强 色彩增强 DNIe Pro技术
特性 特性 - 内置防灼屏程序
- RS-232C环路控制
- 视频墙
2.图像拼接控制器处理系统
对等离子拼接墙多种信号源图像拼接处理推荐多屏拼接控制器图像处理系统，该图像处理系统具有技术先进、功能完善、性能优化、价格实惠的特点。
I:技术规格：
拓创拼接控制器采用纯硬件结构设计，无操作系统，整个系统完全封闭式运行，不需要电脑和启动软件等操作，非常简便，稳定性大大高于基于WINDOWS操作系统的"计算机＋板卡"方式和嵌入式系统设计的传统控制器，采用目前世界上最先进的高速视频处理芯片，应用先进的数字图像处理算法(去隔行算法)实时处理多路视频VGA图像，即使把压缩后的画面在投影机上显示，非常适合要求长期连续稳定工作的场合，1秒钟上电快速启动，免维护。
拓创TOP-ZXV系列拼接控制器是拓创自主研发及生产的专业针对大屏幕、投影、液晶等设备的拼接控制器，最新引进美国专用超高速芯片，最新研制生产出高性价比TOP系列纯硬件数码全动态拼接处理器，是唯一可以实时无压缩非丢帧播放计算机显卡输出的VGA至UXGA图形图象的高性能处理器，同时支持非实时显示TCPIP网络内任意多台PC机桌面图像，可控制多路实时视频和VGA至UXGA组合显示。该处理器组成的电视墙分辩率高、可靠性高、动态图象自然流畅、清晰艳丽、成本低、显示特技丰富。适合指挥、电视电话会议、三维演示、监控、广告等UXGA和视频混合运用的高端领域。多台级连可组成任意规模的电视墙 。直接连接监控硬盘录像机VGA接口、电视会议电视墙终端、WEB视频监控工作站终端。是专门针对高要求实时超高分辩率应用而设计的。
II:强大功能:
拓创系列产品提供多种显示模式，可以实现窗口漫游，窗口叠加，缩放，画外画平铺，画中画，窗口透视等功能，并且预设多种模式，用户还可以自行定义预存模式。
多屏拼接控制器 、多屏图型处理器，是基于Windows NT/Windows2000的多屏幕图型处理器。采用当前较先进的多屏图型处理技术，结合软件处理平台，可
以将S-Video信号、复合视频信号、RGB信号等，都能使它实现显示于VGA或AV显示器，并分解成多路输入信号，组成 m x n 的高性能的大屏幕多屏拼接系统，系统提供完善的远程控制功能。本系统适用于指挥中心、监控中心，多媒体会议中心等场合。
III:多屏 拼接
本系统可以将单一VGA或AV显示信号，分解成多路信号，组成 m x n 的多屏幕拼接形成单一的逻辑屏。鼠标及各应用程序窗口、活动视频窗口、实时VGA或AV信号窗口等，均可在这个逻辑屏中任意漫游、移动、缩放等。
采用先进的等离子拼接单元，可以达到良好的拼接效果。
.支持S-Video、复合视频信号，支持PAL/NTSC/SECAM等视频制式。
.支持视频窗口全屏漫游、移动、缩放
.同一视频窗口可以切换不同的输入信号
.自定义视频窗口标题
.自定义字幕功能
.可调亮度、对比度、颜色深度
.支持网络客户端的远程操作
VGA输入
.标准配置3 路实时VGA信号输入，可扩展到16路实时VGA信号
.VGA窗口可以全屏任意漫游、移动、缩放等操作
.300MHz带宽，最高支持1600＊1200的分辨率，85HZ逐行扫描
.支持2D、3D图形加速
IV:信号切换：
图像信号的切换处理设备对多路信息源的处理，可以大大的丰富等离子系统的显示能力。纵使我们的显示系统多么的庞大，也可以将它的联结与使用充分的划简。根据大屏幕等离子系统中各种图象信号的数量，切换设备的利用可以将所有的信号源实现组合式的选择与切换，以满足用户的使用要求。
应用范围：拓创拼接广泛应用于监控、指挥、调度系统、公安、消防、军事、气象、铁路、航空等监控系统中、视讯会议、查询系统等。产品特点：将一路视频/VGA信号分割成1xN效果的组合;?通过遥控器/软件控制，可以选择多种不同的显示效果; 图象参数的亮度，对比度，色度，平滑的自动调整;
拼接效果图
