【产品介绍】
TOP-US808AR-U主要是应用在安防监控传输系统中的双绞线8路19英寸1U机架型接收机，该机是一款高性能的双绞线传输设备。使用五类或五类以上非屏蔽双绞线作为传输介质，实时传输单色或彩色PAL、NTSC、SECAM等制式的基带视频信号。TOP-US808AR-U可以与TOP-US801AT、TOP-US802A、TOP-US804P、TOP-US808P等搭配组合使用，与TOP-US801AT组合时，传输距离为1500米；与TOP-US802A组合使用时，传输距离为600－900米。
TOP-US808AR-U是一款高清晰的AV视频传输设备，通过调节亮度和对比度可以使图像清晰细腻，更接近真实效果。该设备调试简单，使用方便。
TOP-US808AR-U具有很强的干扰抑制能力，当电话、RS485控制数据、音频、多路视频、甚至低压电源共缆传输时，各种信号之间互不干扰，仍然可以正常工作。该产品内建瞬态冲击保护措施，有很强的环境适应能力，该产品采用110－250V 宽电源设计图像不会因环境电压变化而受到太大的影响。同时，该产品电磁辐射低，不会伤害人体的健康和干扰其他设备的正常工作。工程中使用双绞线传输设备具有其独特的优势；在一根5类或超5类双绞线的四对线中任取一对线即可传输一路信号，这样四对线就可传输四路视频信号，大大降低工程布线成本。
TOP-US808AR-U可以广泛应用在安防传输、多媒体教学、多媒体广告播放等系统。与传统视音频传输方案相比，采用双绞线视频传输器可以极大地降低成本，提高性能；与其他同类产品相比，广州拓创产品的性能更强，稳定性更好，性价比优势更为明显。

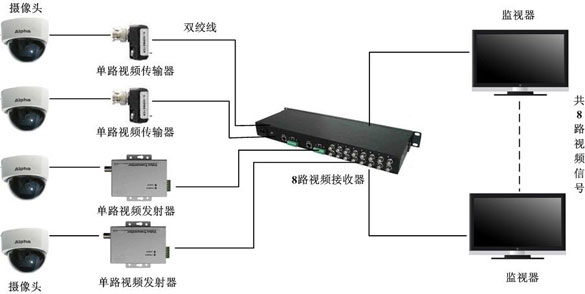

【产品应用图】
【产品优势】
新款八路双绞线视频接收器命名为TOP-US808AR-U,“U”系列的八路接收器是拓创在原有的八路双绞线视频接收器的基础上进行升级产生的，是一个更优秀的版本，故命名为“U”系列。与老版本TOP-US808AR相比，“U”系列产品有许多新的改进，主要表现为：
1、外观设计更合理。为了适应电路的要求，体积变大许多，在1U的标准机架式的基础上，深度加深了，外观尺寸为：425mm×173mm×45mm，这个尺寸配合黑色喷粉的喷漆工艺，显得稳重、厚实、大方。
2、调节方式更科学。传统的拨码开关在调节是很难把效果调到一个最佳位置，经常出现拨动拨码时信号太强，而不拨信号又太弱的尴尬境地，新款接收器采用连续可调的形式，能把信号做更细微的调节，让图像更细腻，更接近真实效果。
3、供电方式更安全。新款U系列接收器采用通过安规认证的内置的开关电源供电，发热量小，输出电源的质量高，稳定可靠。
4、传输距离更远。新设备的设计的传输距离为0－1800米，比TOP-US808AR增加了600米，如果线材选择得当，距离可以超出2000米。这种传输距离基本可以满足目前监控系统中的需求，是节约成本的一种好方式。
5、防雷级别更高。‘U’系列采用了经过苛刻的防雷测试的电路和高质量、高品质的防雷材料，虽然成本增加了许多，但防雷的效果也增强了几倍。这种设备可以给客户足够的安全感，不用在雷雨天气提心吊胆。
【产品特点】
★8路接收八路接收，1分2分配输出
★19英寸1U机架设计
★兼容RJ45和UTP +/-接线柱，符合各种接线要求
★实时传输清晰的AV信号，没有任何延时
★亮度、对比度可调节图像更细腻、真实，视频效果质量更高
★有效传输距离0～1500米，清晰的彩色图像；黑白信号距离更远
★超强干扰抑制，在有复杂干扰源的情况下能稳定工作
★超强防雷设计
★视频/电源指示
★电源高抗扰设计，电源开关设计在前面板上利于维护
★全金属机盒，经久耐用，抗压、抗震、抗干扰能力强
★全铜BNC端子
【产品性能参数】
外观尺寸：430mm×170mm×44.5mm
外壳材料：铁壳
外观颜色：黑色亚光
输入输出：UTP+/- 接线柱，BNC接口
视频传输距离：0－1500米，可调节
防雷抗干扰：内置抗静电/感应雷击保护/自动复位
视频
频率响应：DC to 6MHz
共模抑制比：0 to 6MHz? 60dB(典型)
阻抗：同轴电缆（BNC公头） 75欧姆
UTP（非屏蔽双绞线） 100欧姆
线缆要求
线缆类型：非屏蔽双绞线对、24-16AWG
线缆类别：5类或5类以上 (CAT-5/5E/6 UTP)
线缆阻抗：100±20欧姆
分布电容：小于62pF/m
DC环路电阻：18欧姆/100m
电源要求
220VAC 功率：小于6W
环境要求
工作温度：－20℃～70℃
相对湿度：0～95%（非冷凝）
储存温度：－40℃～150℃
瞬态抑制
6000V 1.2μS x 50 μS
3000V 8μS x 20 μS接地端子接入大地
【产品应用范围】
安防监控系统
多媒体网络教学系统
液晶、等离子平板多媒体广告工程
大屏幕LED幕墙显示工程
大型投影设备演示系统
工业自动化控制系统
大中型音视频会议
医疗监护显示系统
银行、证券、金融信息显示系统
远距离网络服务器监控
大中型中央控制系统
军事演习指挥系统
…… |
