USB延长器 (TOP-UC-USB)

　　USB在现实生活中有着广泛的应用，但今天通过普通的USB线缆传输USB信号的距离十分有限，极大地束缚了USB的应用范围，如果要在30米、50米或者更远距离使用USB接口的设备，我们可以借助TOP-UC-USB来实现远距离连接，该设备使用性能稳定，适用温差范围大，是大型系统工程、恶劣环境及军事系统的首选。产品可以广泛应用于计算机领域和教育，银行证劵系统等。

　　TOP-UC-USB由发射器和接收器两部分组成，中间的传输介质为高品质超五类双绞线（CAT5E）。使用时，我们要先将随机标配的USB线缆将主机与TOP-UC-USB的发射端（TOP-UC-USB-S）连接起来，然后把根据要求做好水晶头的双绞线连接在发射器和接收器之间，最后将带有USB接口的设备连接到接收器（TOP-UC-USB－R）上即可使用。

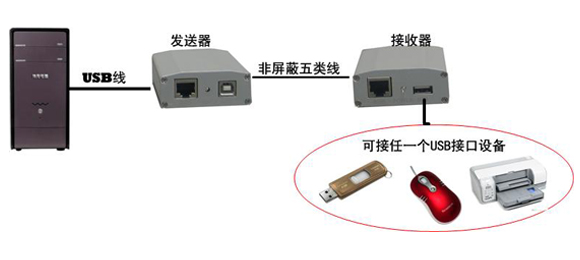

【USB延长器产品应用图】

【USB接口设备简介】

　　USB接口支持即插即用和热插拔，具有强大的可扩展性，为外围设备提供了低成本的标准数据传输形式。无论是例如键盘、鼠标、游戏摇杆之类的简单输入设备，还是如打印机、扫描仪、存储设备、modem、摄像头之类的高级外部设备都可以采用USB接口。因此，所有使用PS/2、串行、并行传统接口的外围设备均可采用USB接口形式。

　　USB 1.0/1.1标准对于低速设备传输速率可达1.5 Mbps；对于全速设备，传输速率最大可达12 Mbps。 Microsoft, HP, Compaq, Intel, Agere, NEC和Philips是USB-IF成员中致力于制定USB 2.0标准的7个主要组织。USB 2.0标准对于高速设备可支持高达480 Mbps的数据传输率，它主要适用于高画质的摄像头、高分辨率扫描仪以及大容量的便携存储器之类的高性能外部设备。而且，USB 2.0也向下兼容旧的USB 1.0/1.1软件和设备，因此，用户就避免了由于兼容性而引起的问题。

【水晶头线序】
1　2　3　4　5　6　7　8
T568A的线序为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕
T568B的线序为：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕

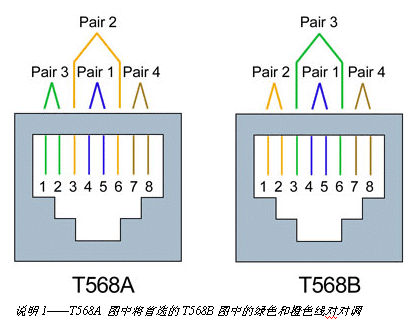

【水晶头示意图】
