超市多媒体信息发布系统


采用双绞线VGA传输器方案的媒体播放系统适合应用于星级饭店宾馆,高级写字楼,超市,军事演习等视频显示,双绞线VGA传输器传输的VGA信号距离在300米至400米。同时可传输一路音频信号,显示器的分辨率能达到1024*768@85Hz,这种传输方式保证了图像的高质量,是一种高清显示方式。
系统由“媒体播放系统(普通电脑)、VGA分配器、TOP-VGA传输器、(拓创电子公告牌 CRT 显示器距离超过5 米时,需要加装TOP-VGA传输器;5 米内用 75-5 规格的 VGA 延长线即可)和17”液晶显示器组成。
音频信号的传输可以利用新增的有源音箱,把控制中心来的音频信号进行放大。能达到高保真效果,但作为超市人多的地方,一般不用音频。
TOP-VGA传输器器是专为网络平板显示及大屏幕幕墙显示广告工程、工业自动化控制、医疗设备、安防监控、多媒体教学等显示系统工程中高质量视频信号长距离传输的需求而专业设计的集VGA信号转换、分配、驱动、接收和还原功能为一身的信号传输系统。它可以将VGA信号通过非屏蔽五类网线上平衡传输,以增强对共模噪声及干扰信号的抑制,同时大幅度地节约线材成本并简化了工程布线。采用专利技术将H和V信号编码至RGB信号上加重处理后发送,仅利用CAT-5电缆的三对双绞线完成VGA、SVGA、SXGA、XGA、SXGA的RGBHV信号的平衡编解码,并采用远距离高频补偿加重处理,带宽高达350MHz。使XGA(1024*768/60Hz)的传输距离达到300米,以满足大型工程投影机、显示器、TFT-LCD TV、PDP信号传输的需要。由于整个传输系统采用了加权零值拆分的平衡传输的专利技术,因此双绞线在传输信号时不会对外造成EMI的干扰。此外,多出的一对双绞线可以传输音频信号。
应用:
液晶电视、等离子显示广告工程
大屏幕LCD幕墙显示工程
工业自动化控制系统
医疗显示系统
星级宾馆、银行、证券、金融显示系统
军事国防演习显示系统
大型超市媒体播放系统
安防监控显示系统
多媒体网络教室显示系统
长距离KVM延长切换器
长距离网络服务器管理

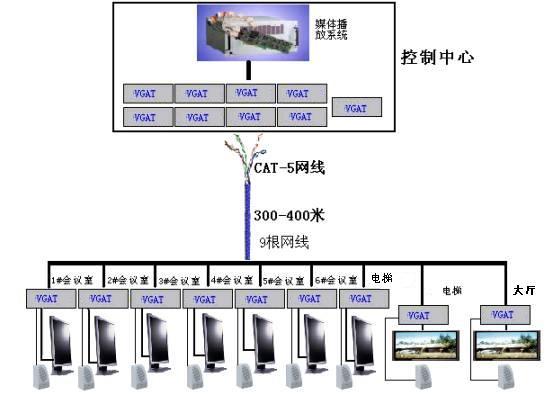

一、系统框图


超市媒体信息发布系统图
二、系统功能:

根据“超市视频广告信息发布系统”的特点,利用已安装的背景音系统播放声音,如不需要用背景音系统,可利用网线传输音频信号到每一台液晶显示屏内带的音频输入。播放与画面相同的音频信号。
采用VGA信号显示方式图像质量高,亮度对比度强,在光线强的地方也能正常显示高清晰画面。
3、可以在媒体播放系统内加装一块电视卡,节可在所有液晶显示器上播放电视节目和DVD节目。
4、可把多家超市的媒体播放器进行组网,在不同的超市内显示相同的内容的内容。

三、设备选型
媒体播放系统自己购买电脑。
双绞线VGA传输器采用广州拓创电子科技有限公司的TOP-VGA传输器。
VGA分配器采用广州拓创电子科技有限公司的高端广播级VGA分配器。
UTP网线采用一般的超五类非屏蔽网线
液晶显示器可根据客户要求选购,带VGA输入。
四、设备安装与布线
1、媒体播放系统和双绞线VGA发送器、VGA分配器安装在控制中心内,双绞线VGA接收器安装在液晶显示屏处。
2、超五类网线穿管到每台液晶显示屏。
3、液晶显示屏电源取就地电源。
