一 概述

　　高性能的多媒体教学系统目前已经成为学校必须具备的硬件设施。然而在多媒体教学所需的各种设备都是独立工作，这样使得使用者在使用过程中要来回频繁的操作各种设备，工作繁重而且浪费时间，严重影响了多媒体教学的效果。针对目前的教学状况，通过广州拓创电子科技的中控系统可方便的将以上设备集成为一体并保护投影机等贵重设备。整个系统实现使用者操作简单，功能强大，维护方便，系统扩展灵活配置方便。

二 多媒体教室系统的要求：

1控制系统可以对教室内的所有资源和设备统一进行管理和调配，操作简洁明了。
2整个系统的电源管理带时序控制，有断电延时功能保护投影机散热功能。
3．配合钢桌，打开桌子即整个系统打开使用者可使用整个设备，关桌即关闭整个系统
4．多媒体教室内的信号源设备切换可以时任意一键切换，保证投影图像音频的同步。
5．系统维护要求简洁快捷方便。

三 多媒体教室系统组成：

1． 设备信号源：台式电脑、手提电脑、DVD、录像机、闭路电视、数字展台/模拟展台
2． 音响系统：功放、音箱
3． 显示系统：投影机或等离子电视、背投电视等
4． 其它：钢制控制台。电动幕

四 产品参数介绍:
3路视频输入
2路视频输出
4路音频输入,内置数码调音模块
2路路音频输出
1路数字I/O控制口
投影电源，电动屏幕控制具时序控制电源开关的功能，可以保护投影机等重要设备
投影机电源带延时功能，可根据投影机品牌对其延时时间自设置
电动屏幕上升和下降都可以自动延时停
2路可编程RS232控制口，有庞大的码库供客户选择
2路红外线控制口，集成常见投影机的红外控制（飞利浦，索尼，ASK，三菱，拍得丽等）
3进2出高带宽VGA切换模块,输出为高带宽（300M）
宽电压环保电源设计，自适应110-270V电压

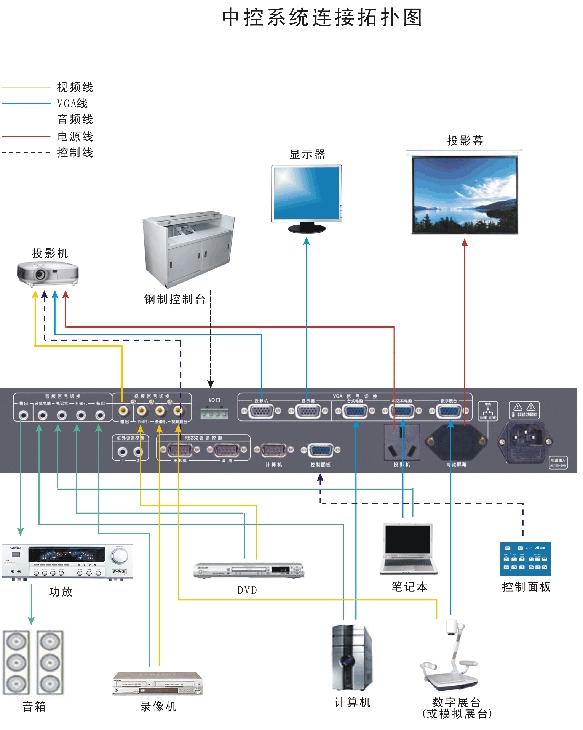

五 系统拓扑图:

六、最终实现功能：

1．通过中控面板上的各按键操作可以一键到位，轻松实现系统开关动作的联动，如按下“系统开”电动屏幕下降投影机打开，将控制计算机、影碟机、录像机、视频展台等现代视听设备的信号送到投影机。

2．通过中控的RS232口准确控制投影机，保证切换计算机、影碟机、录像机、视频展台等设备信号时视音频同步进行切换。

3．通过中控的投影电源测延时口，保护投影热，防止使用者对投影机的误操作。

4．通过中控可编程的IO口，实现"开桌即用"、"关桌即走"功能，并能有效防止使用者误操作柜门导致系统的反复开关。

5．通过TOP-中控平台软件可以讯速恢复定制的“程序备份包”解决出现的问题。
