一 概述

多媒体教学系统目前已经成为教育和培训必须具备的硬件设施。然而在多媒体教学所需的多种设备都是独立工作，使得设备的使用和管理成为问题。针对目前的教学状况，通过拓创科技公司的中控系统可方便的将以上设备集成为一体，增加对投影机等贵重设备的保护。整系统实现后操作简单，功能强大，维护方便，系统扩展灵活配置方便。

二 多媒体教室系统的要求：

1. 控制系统可以对教室内的所有资源和设备统一进行管理和调配，操作面板简洁明了。

2. 整个系统的电源管理带时序控制，有断电延时功能保护投影机散热功能。

3． 多媒体教室内的信号源设备切换可以时任意一键切换，保证投影图像音频的同步。

4． 投影机采用RS232控制，系统维护更换设备要求简洁快捷方便。

三 多媒体教室系统组成：

1． 设备信号源：台式电脑、手提电脑、DVD、录像机、数字展台/模拟展台

2． 音响系统：功放、音箱

3． 显示系统：投影机或等离子电视、背投电视

4． 其它：电动幕

四 产品参数介绍:

4路视频输入

4路音频输入

2路音频输出,32级数码调音调色功能

3路高带宽VGA切换模块,自带300M高带宽VGA分配模块

2路视频输出

内置投影机电源.口、电动屏幕升降控制口

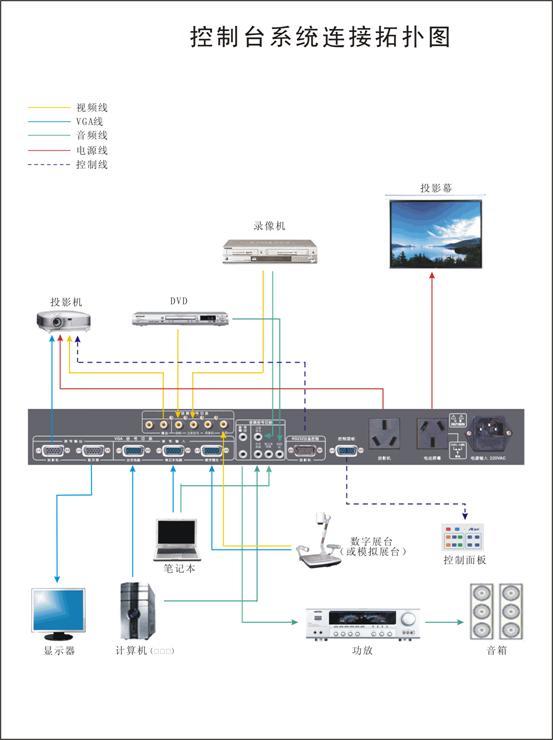

五 系统连接拓扑图:

六 最终实现功能：

1．通过中控面板上的各按键操作可以一键到位，轻松实现系统开关动作的联动，如按下“系统开”电动屏幕下降，投影机打开；控制计算机、影碟机、录像机、视频展台等现代视听设备的信号送到投影机。

2．通过中控的RS232口准确控制投影机，保证切换计算机、影碟机、录像机、视频展台等设备信号时视音频同步进行切换。

2．通过中控的投影电源测延时口，保护投影热，防止老师对投影机的误操作。

4．通过TOP-中控平台软件内置的RS232驱动码库，客户可以在更换投影设备后自行输入投影机的控制代码。
