一、概述

　　TOP-6000智能多媒体控制系统，是一款专门针对多媒体视听应用环境中集AV环境管理、视频显示、计算机信号显示 环境管理为核心的综合性控制平台。通过本中控系统将会议室内的各种信号与环境系统连接起来，其控制全部归结到一个人机交互友好的触摸屏上。用户可通过操作简单而直观的彩色触屏控制界面，无线遥控会议室内各种指定的会议设备，如投影机开关、窗帘开关等。它可以将会议室带到一个全新的智能控制环境，使操作者轻松操控会议室内的各设备。本中控系统功能强大，维护方便，系统依据工程要求扩展灵活配置方便

二、多媒体教室系统的要求

1. 投影机可随意显示计算机、笔记本、数字展台、DVD、录像机等信号，定制的操作面板简洁明了；

2. 可以对投影机实现随意开/关，电动幕、窗帘可联动操作。操作简洁明了，一键到位；

3. 整个系统的电源管理带时序控制，可按设定程序打开或关闭电窗帘、电动幕、投影机等设备。对投影机或对指定设备有断电延时功能保护功能；

4. 通过触屏选择信号时保证投影切换的图像、音频同步。

5. 系统维护方便、预留扩充端口，方便以后性能升级。

三、多媒体教室系统组成

l 设备信号源：台式电脑、手提电脑、DVD、录像机、数字展台/模拟展台、卡座

l 音响系统：功放、音箱

l 显示系统：投影机或等离子电视、背投电视

l 环境系统：电动幕、电动窗帘

l 其它：分配器、继电器箱

四、产品参数介绍

l 自带6x2视频矩阵、视频带缓冲，150M带宽，信号无任何衰减；

l 自带6x2音频矩阵,视频带缓冲，150M带宽，信号无任何衰减；

l 自带3x1分2的高带宽VGA切换模块；

l 3路可编程RS232控制口,支持第三方控制协议，可控制大型RGB矩阵、AV矩阵等；

l 提供4路强电控制；

l 提供6路可编程红外控制口；

l 高档256色LCD无线触摸屏 ；

l 触屏采用无线双向方式与控制设备进行通讯；

l 屏幕鲜艳亮丽，可视视角范围宽 ；

l 无线距离： 80米；

l 充电电池：锂电，连续工作8小时，带充电器。

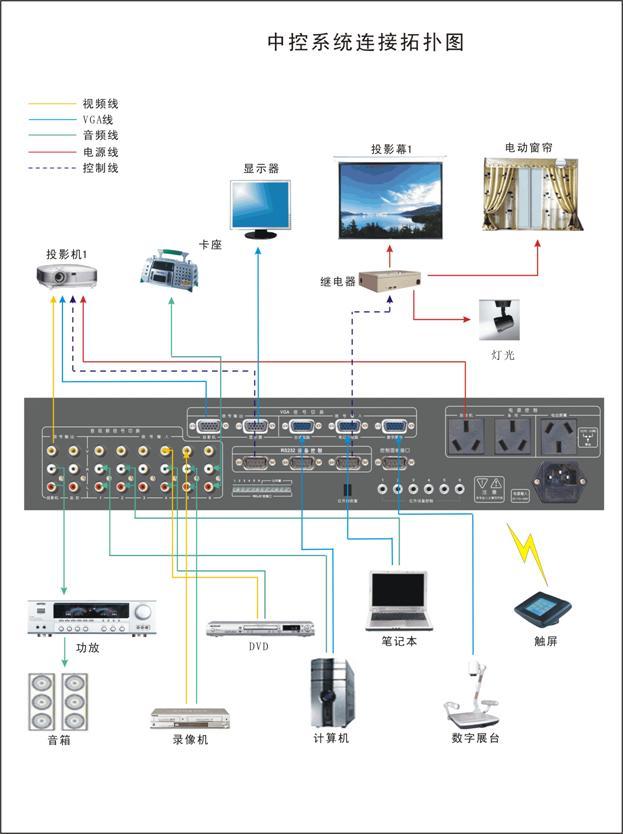

五、系统连接拓扑图

六 最终实现功能：

1. 通过触摸屏上的“系统开”按钮的操作各设备可依序进入工作状态，电动窗帘关闭，电动幕下降，投影机打开、功放等设备进入通电待机状态，投影机切出计算机信号。所有操作一键完成。“系统关”后各设备依次关闭，投影机进入延时散热状态，到程序设定的时间后整个系统自动断电。

2. 实现2台电脑、DVD、 VCR（录像机）、、实物展台等节目信号源任意选择并同时投出到投影机上，音频信号自动切到功放上。所有动作一键到位。通过主机IR（红外）控制DVD、录像机等设备的所有动作，如播放、暂停、停止等功能。

3. 通过中控的RS232口准确控制投影机，保证切换计算机、影碟机、录像机、视频展台等设备信号时视音频同步进行切换。

4. 通过中控的投影电源测延时口，保护投影热，防止使用者对投影机的误操作。

5. 通过强电模块对会议室的灯光（包括白炽灯、日光灯）、窗帘等设备进行控制。如果选配调光模块还可以对灯光的明暗进行控制。

6. 通过中控预留的串行控制口可方便的加接各型AV矩阵或RGB矩阵，完善客户后续要求的功能。

7. 根据客户功能要求定制程序备份包，出现故障时，应用TOP-控制平台轻松恢复工程各项功能。
