一、概述

　　目前智能多媒体会议系统包含的系统众多：如广播系统、ADO扩音系统、POLYCOM远程视频会议系统、投影系统等系统与各种音、视频信号及计算机信号，要将这些系统有机结合在一起展示给观众，实现最直观、快捷的演示效果，必须要用控制系统将多媒体会议所需的各种设备有序的连成整体。拓创科技公司的TOP-12完全可编程的控制系统推出，使得会议更加轻松简单。本中控系统功能强大，维护方便，系统依据工程要求扩展灵活配置方便。

二、多媒体教室系统的要求

1. 投影机可随意显示计算机、笔记本、数字展台、DVD、录像机等信号，定制的操作面板简洁明了；

2. 可以对投影机实现随意开/关，电动幕、窗帘可联动操作。操作简洁明了，一键到位；

3. 整个系统的电源管理带时序控制，可按设定程序打开或关闭电窗帘、电动幕、投影机等设备。对投影机或对指定设备有断电延时功能保护功能；

4. 通过定制的面板按下任意一信号键切换时保证投影的图像与音频同步。

5. 系统维护方便、预留扩充端口，方便以后性能升级。

三、多媒体教室系统组成

l 设备信号源：台式电脑、手提电脑、DVD、录像机、数字展台/模拟展台、卡座；

l 音响系统：功放、音箱；

l 显示系统：投影机或等离子电视、背投电视；

l 环境系统：电动幕、电动窗帘、射灯；

l 其它：继电器箱。

四、产品参数介绍

l 6x2路视频矩阵, 视频带缓冲，150M带宽，信号无任何衰减,两投影机可以分别显示相同或不同的AV信号源；

l 6x2路音频矩阵

l 三路电源管理，具体有时序电源控制功能,投影机电源延时功能；

l 投影电源，功放电源控制，电动屏幕控制；

l 3路可编程RS-232投影机控制口、支持第三方控制协议；

l 提供路6路I/O控制输出；

l 6路红外线独立控制口，可以对DVD机或投影机等进行控制；

l 3进2出高带宽VGA切换模块，输出为高带宽（300M）；

l 宽电压环保电源设计，自适应110-270V电压；

l 完全可编程按需定制的面板。

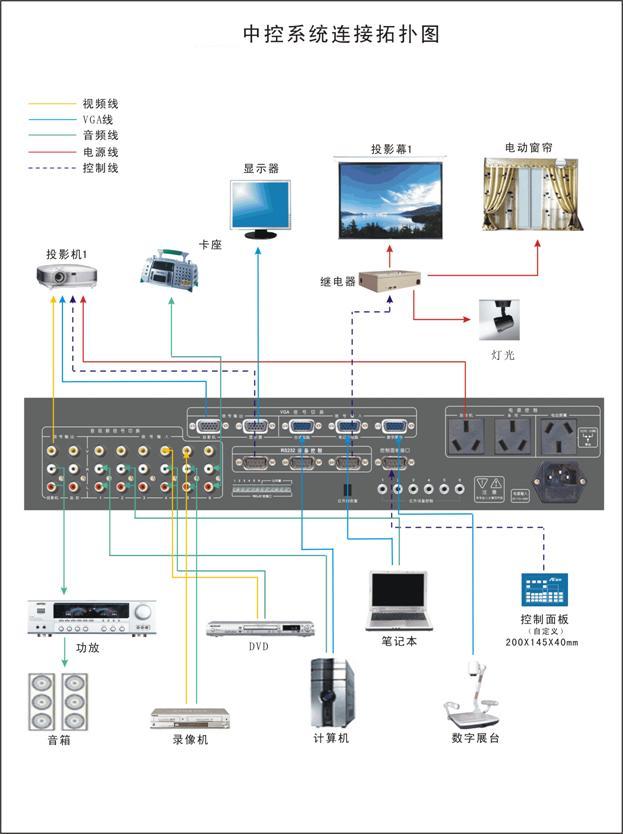

五、系统连接拓扑图

六、最终实现功能

1. 通过定制中控面板上的“系统开”按钮的操作各设备可依序进入工作状态，电动窗帘关闭，电动幕下降，投影机打开、功放等设备进入通电待机状态，投影机切出计算机信号。所有操作一键完成。“系统关”后各设备依次关闭，投影机进入延时散热状态，到程序设定的时间后整个系统自动断电。

2. 实现2台电脑、DVD、 VCR（录像机）、实物展台等节目信号源任意选择并同时投出到投影机上，音频信号自动切到功放上。所有动作一键到位。通过主机IR（红外）控制DVD、录像机等设备的所有动作，如播放、暂停、停止等功能。

3. 通过中控的RS232口准确控制投影机，保证切换计算机、影碟机、录像机、视频展台等设备信号时视音频同步进行切换。

4. 通过中控的投影电源测延时口，保护投影热，防止使用者对投影机的误操作。

5. 通过强电模块对会议室的灯光（包括白炽灯、日光灯）、窗帘等设备进行控制。如果选配调光模块还可以对灯光的明暗进行控制。

6. 通过中控预留的串行控制口可方便的加接各型AV矩阵或RGB矩阵，完善客户后续要求的功能。

7. 根据客户功能要求定制程序备份包，出现故障时，应用TOP-控制平台轻松恢复工程各项功能。
