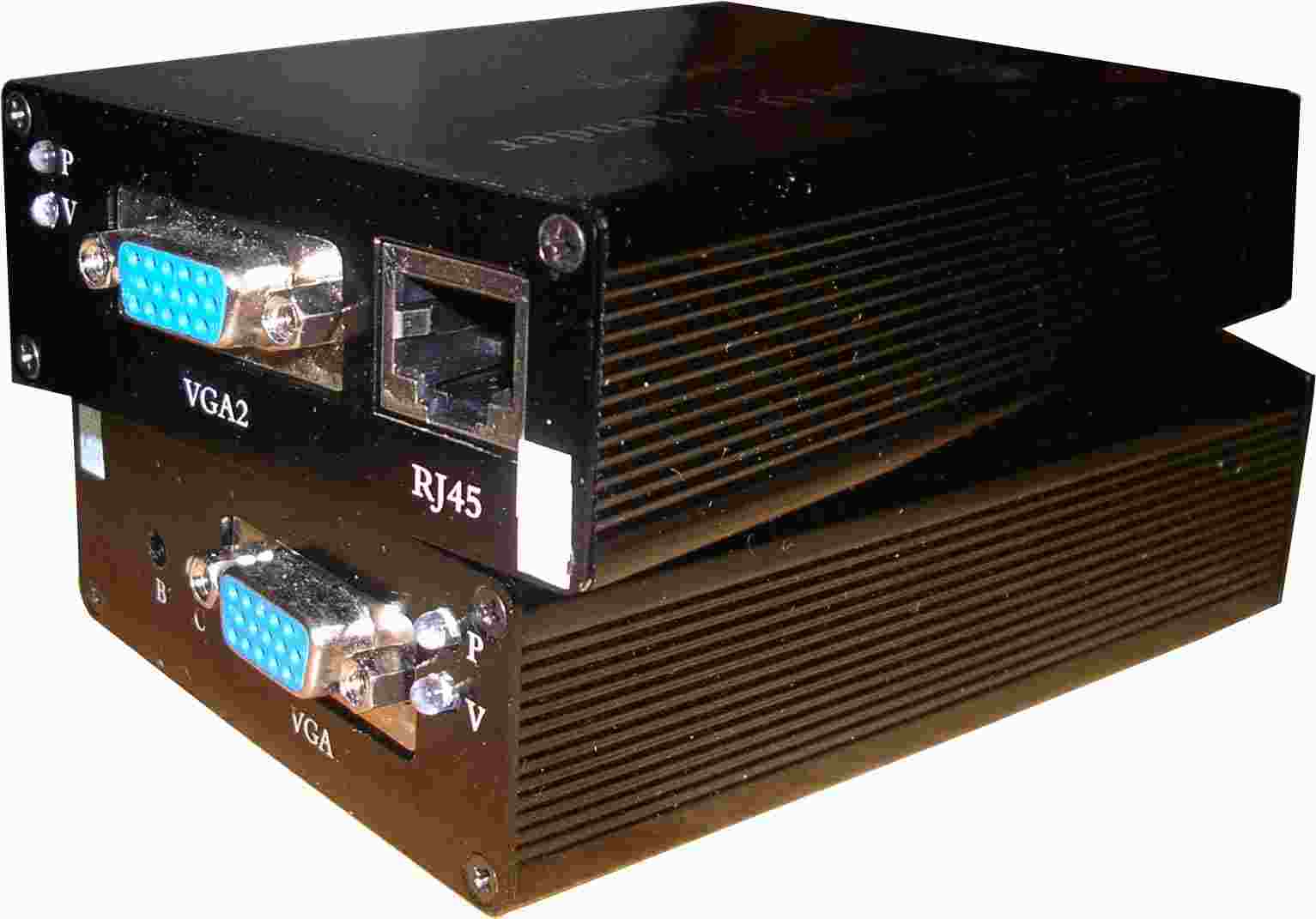

 产品描述
CAT5双绞线VGA信号传输/接收器，可以为用户布线带来极大的自由度 。它专为网络平板显示及大屏幕幕墙显示广告工程、工业自动化控制、医疗设备、安防监控、多媒体教学等显示系统工程中高质量视频信号长距离传输的需求而专业设计的集VGA信号转换、分配、驱动、接收和还原功能为一身的信号传输系统。 |
|
| 产品特性 |
| CAT5双绞线VGA信号传输/接收器，可以为用户布线带来极大的自由度 。它专为网络平板显示及大屏幕幕墙显示广告工程、工业自动化控制、医疗设备、安防监控、多媒体教学等显示系统工程中高质量视频信号长距离传输的需求而专业设计的集VGA信号转换、分配、驱动、接收和还原功能为一身的信号传输系统。它可以将VGA信号通过非屏蔽五类网线上平衡传输，以增强对共模噪声及干扰信号的抑制，同时大幅度地节约线材成本并简化了工程布线。采用专利技术将H和V信号编码至RGB信号上加重处理后发送，仅利用CAT-5电缆的三对双绞线完成VGA、SVGA、SXGA、XGA、SXGA的RGBHV信号的平衡编解码，并采用远距离高频补偿加重处理，带宽高达350MHz。接收端采用业界独有的平衡输入信号缓冲、地电位隔离、可变增益放大、平衡/非平衡转换、五段极点加权均衡补偿、共模信号恢复、输出增益调节、同频信号解码、高保真视频分配等多级广播级视频信号处理技术，同时还具有连续的亮度和对比度控制，使XGA（1024*768/60Hz）的传输距离达到300-500米，以满足大型工程投影机、显示器、TFT-LCD TV、PDP信号传输的需要。由于整个传输系统采用了加权零值拆分的平衡传输的专利技术，因此双绞线在传输信号时不会对外造成EMI的干扰。此外，多出的一对双绞线可以传输音频信号。 |
| 产品技术参数 |
| 宽带 |
200MHz(-3dB)@50-300米 1600*1200@70Hz
|
|
| |
