长线驱动器TOP9200

TOP9200背面图
  • 拓创RJ45长线驱动器TOP9200视频信号长距离传输设备可以在五类非屏蔽双绞线上传输一路高质量的RGBHV、RGBS或RGsB信号，或多路复合视频信号，最远可达1000英尺（约305米），同时实现一个双工串口通路。
  • 随着电脑网络的普及，网络成为新一代中控的资源和信号平台，具有成本 轻、布线容易、兼容性好等特点。并且网络双绞线(UTP Cable)传输送视频信号已经被广泛使用。
  • 拓创科技研发出VGA信号双绞线传输收发器“TOP9200”，采用数字方式，对VGA信号进行编码、压缩和传输，在接收端收到后，再进行解码和输出，并直接输出到投影机，完成VGA信号由双绞线的传输过程。
拓创TOP9200视频信号长距离传输设备可以在五类非屏蔽双绞线上传输一路高质量的RGBHV、RGBS或RGsB信号，或多路复合视频信号，最远可达1000英尺（约305米），同时实现一个双工串口通路。
本传输设备分两部分，驱动器和接收器，两者必须配对使用。实际的最大传输距离跟输出频率和分辨率有密切关系，在最大传输距离内，接收器提供无级可调的均衡器，保证图像在传递了任意长度的距离后，都保持很高的清晰度。
驱动器提供如下功能、接口：
  • 视频信号输入，接头为15HDF。
  • 监视视频信号缓冲输出，接头为15HDF。
  • ID线设置开关。
  • RJ-45连接器。
  • 串行通信口，接头为DB9M。
接收器提供如下功能、接口：
  • 视频信号输出，接头为15HDF。
  • RJ-45连接器。
  • 可调均衡器，调节图像清晰度。
  • 可调衰减器，调节图像亮度。
  • 串行通信口，接头为DB9M。

长线驱动器TOP9200主要特性

  • 通过一根非屏蔽双绞线就可以传输RGBHV计算机视频+音频\RS232。
  • 可兼容最高达1600x1200的高质量的RGBHV计算机视频信号。
  • 可兼容传输三路复合视频、S-视频、RGBS、RGsB、RGBs、YPbPr、YCbCr。
  • 可享受厂家终身保修的承诺。
  • 同时提供双工RS232通讯口或一组计算机音频方便联机使用。
  • H、V极性自动寻找调整功能。

    长线驱动器TOP9200技术指标

    视频

    • 信号类型：一路RGBHV、RGBS、RGsB、YPbPr或YCbCr信号，或来自同一个信号源的三路复合视频（CVBS）信号，或来自同一信号源的一路Y/C和一路复合视频信号。
    • 分辨率：640x480 至 1600x1200。
    • 最大传输距离见下表，刷新率均为60Hz。

      分辨率

      640x480

      800x600

      1024x768

      1280x1024

      1600x1200

      双绞线长度（米/英尺）

      305/1000

      244/800

      183/600

      122/400

      61/200

    • 行频：15 kHz至130 kHz。
    • 场频：30 Hz to 150 Hz。
    • 视频信号幅度：0.7Vp-p（R/G/B），1Vp-p（Y/CVBS），0.3Vp-p（C/PbPr/CbCr）。
    • 视频信号电压范围：±2V。
    • 视频输出可调范围：±6dB。
    • 同步信号电压范围：5V TTL电平。
    • 阻抗：视频信号75欧姆；同步信号输出75欧姆，输入510欧姆。
    • 反射损耗：-50dB@5MHz（D15输入口），-34dB@5MHz（D15输出口）。
    • 三色信号隔离度：55dB@5MHz，45dB@10MHz。

    串口

    • 波特率：115.2K（使用RTS/CTS信号）/ 38.4K（自动切换）。
    • 最大传输距离：305米。
    • 信号电平：标准RS232电平。
    • 工作方式：半双工。

    电源

    • 工作电压：DC +12V至+24V，或则AC9V至18V，建议采用DC+12V或AC9V。
    • 工作电流：最大0.3A，建议采用额定输出电流0.5A以上的电源适配器。使用输出电压高的电源适配器，额定电流可以适当降低。

    其他

    • 外形尺寸(长 x 宽 x 高)（厘米）：驱动器（14 x 11 x 4.4），接收器（14 x 11 x 4.4）。
    • 重量：500g+500g
    • 工作温度：0 ~ +70°C
    • 工作湿度：5～95％RH

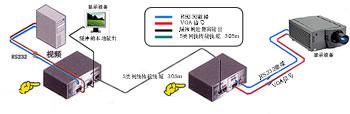

    长线驱动器TOP9200拓扑图

    长线驱动器TOP9200拓扑图

    • 相关长线驱动器案例图片
